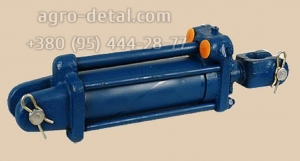

Гидроцилиндр Ц-100х200-3 подъема и опускания задней навески трактора ЮМЗ 6

Гидроцилиндр Ц-100х200-3 подъема и опускания механизма задней навески колесного трактора ЮМЗ 6, ЮМЗ 6Л, ЮМЗ 6АЛ, ЮМЗ 6К, ЮМЗ 6АК, ЮМЗ 6КЛ, ЮМЗ 8271 производства завода южный машиностроительный завод“ имени А. М. Макарова. Гидроцилиндры Ц-100х200-3 (как старого образца, так и нового образца) предназначены для подъема, опускания и удерживания в определенном положении механизма задней навески с сельскохозяйственной машиной (трактора МТЗ, ЮМЗ), навешенной на него, или рабочих органов гидрофицированный полунавесных и прицепных машин. Гидроцилиндр ГЦ100.40х200.01 включает в себя корпус переднюю и заднюю крышки, шток, поршень, маслопровод, клапан регулирования хода. Корпус цилиндра выполнен в виде трубы с обработанным до высокой степени чистоты внутренним диаметром. Корпус с крышками уплотнены О-образными кольцами, которые размещены в канавках крышек. Крышки стянуты с корпусом при помощи четырех шпилек. Задняя крышка изготовленная из стали, оканчивается вилкой, соединяющейся через палец с неподвижным кронштейном на тракторе. Вилка и шток соединены сваркой трением. Уплотнение штока в передней крышке осуществляется кольцами, предохраняемыми защитными прокладками от выдавливания жидкостью. Пакет чистиков, которые отштампованы из стального тонкого листа, предназначен для очистки от грязи штока при его втягивании в крышку. Масло в цилиндр ЦС-100 поступает и отводится через крышку переднюю, а после этого перетекает в полость А (штоковую) или через маслопровод в крышку заднюю и затем в полость Б (бесштоковую). Поршень крепится на штоке гайкой и уплотняется в корпусе резиновыми кольцами. С помощью барашка к штоку крепится упор, воздействующий при движении на хвостовик клапана. Поршенек клапана имеет канавку, в которую на вулканизировано резиновое кольцо конической формы по наружному контуру. На тракторах МТЗ и ЮМЗ гидроцилиндр Ц100-200-3 установлен таким образом, что подъем механизма навески осуществляется при втягивании штока. Упор, установленный возле вилки (крайнее положение), ход штока не уменьшает, но при каждом подъеме механизма навески оказывает воздействие на хвостовик клапана, вызывая его перемещение в гнездо крышки. При “плавающем” положении золотника (в момент опускания машины) поршенек клапана заходит во втулку не полностью и оставляет лишь небольшую щель, через которую полость Б заполняется маслом. При последующем принятии золотником положения “подъем” возможно самопроизвольное “засасывание” клапана в гнездо крышки и перекрытие из полости Б выхода масла. После этого прекращается втягивание штока. Чтобы в этом случае поднять механизм навески, нужно установить на опускание рукоятку распределителя (произойдет выталкивание потоком масла клапана из гнезда крышки), а затем быстро перевести рукоятку в положение подъема. Для того, чтобы избежать самопроизвольное перекрытие канала клапаном, нужно отводить упор в крайнее положение, разворачивая его так, чтобы он не оказывал воздействия на хвостовик клапана.  ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
