Пластина замковая А39-11 стопорная шайба болта крепления звезды моста трактора Т-74

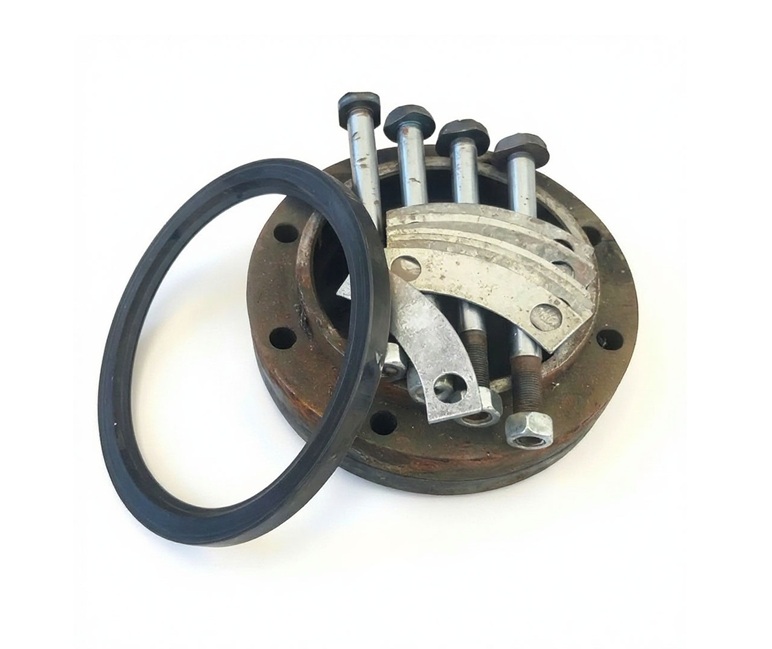

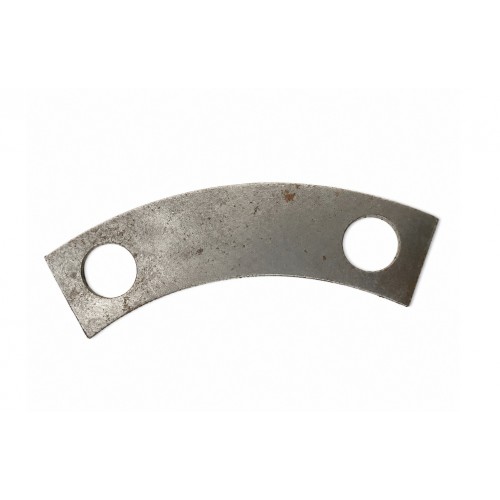

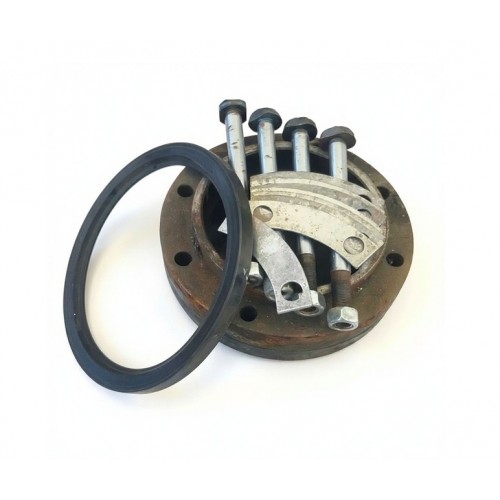

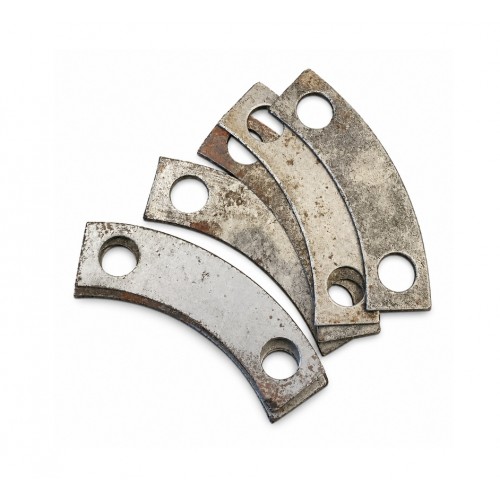

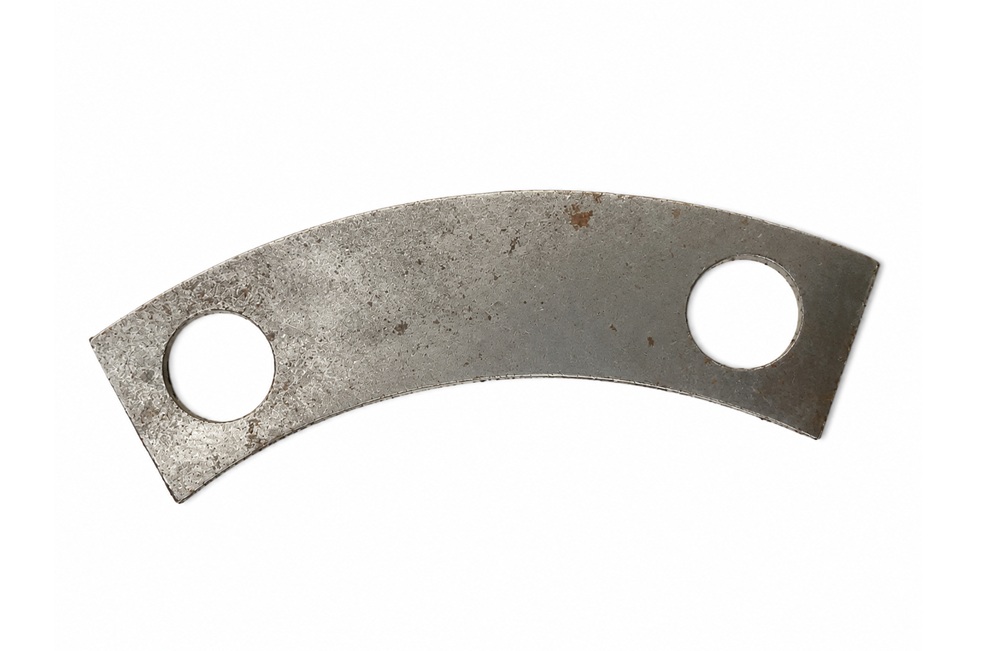

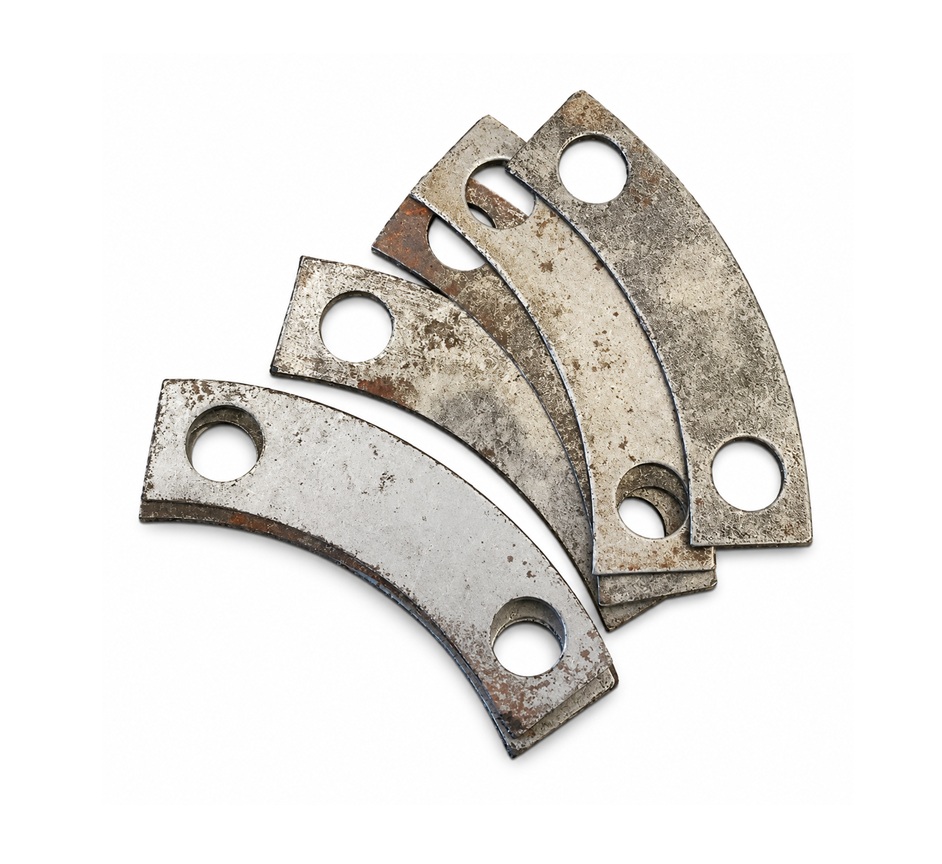

Пластина замковая А39-11 стопорная шайба болта крепления звезды заднего моста гусеничного трактора Т-74, Т-74С1, Т-74С2, ПБ-35 производства Харьковский тракторный завод имени С. Орджоникидзе ХТЗ.Основная задача пластины — предотвращение самопроизвольного отворачивания болтов А39-13 во время эксплуатации трактора. Замковая пластина устанавливается под крепежные болты и после затяжки фиксируется путем отгиба ее стопорных частей.А39-11 — металлическая штампованная замковая пластина специальной формы. Она имеет крепежные отверстия под болты и стопорные элементы, которые после установки и затяжки крепежа загибаются относительно граней головок болтов. Пластина работает как механический фиксатор резьбового соединения. В отличие от обычной плоской шайбы, она не только распределяет нагрузку под головкой крепежа, но и препятствует повороту болта. Пластина А39-11 используется в узле крепления ведущей звезды 54.39.402-3 к ступице 75.39.117. При сборке ведущего колеса пластина А39-11 устанавливается на место крепления болтов А39-13. После установки болты затягиваются с необходимым усилием.Затем стопорные участки пластины загибаются на грани головок болтов. При эксплуатации трактора ведущая звезда испытывает переменные нагрузки, вибрацию и ударные воздействия при взаимодействии с гусеничной цепью. Замковая пластина удерживает головку болта от проворачивания. Благодаря этому снижается вероятность ослабления крепежного соединения и нарушения надежности крепления ведущей звезды.При разборке узла стопорные отогнутые элементы необходимо предварительно выправить. При повреждении или деформации замковую пластину рекомендуется заменить новой.
