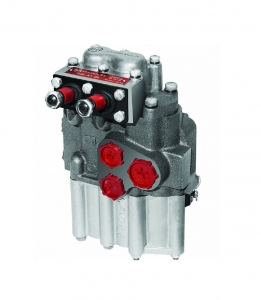

Гидрораспределитель Р-80-3/1-22 механизма задней навески трактора Т-25,Т-25А
Производитель: ООО «Владимирский моторо-тракторный завод»
Модель: Р-80-3/1-22
Локация Харьков Украина
Модель: Р-80-3/1-22
Локация Харьков Украина
Цена: 4000 грн
Гидрораспределитель Р-80-3/1-22 механизма задней навески колесного трактора Т-25,Т-25А.
Распределитель гидросистемы Р-80-2/1-22 предназначен для направления потоков рабочей жидкости от гидронасоса НШ-10Д-3Л (НШ10Е-ЗЛ) в соответствующие полости силовых гидроцилиндров, автоматического переключения насоса на режим холостого хода по окончанию хода поршня гидроцилиндра и предохраняет гидрофицированное навесное устройство (крюк) от перегрузок.
Распределитель установлен на кронштейне слева от корпуса гидромеханизма. Управление гидроцилиндром навесного устройства трактора и гидроцилиндром агрегатируемой с трактором сельскохозяйственной машины, производится рычагами управления распределителем раздельно-агрегатной гидросистемы. Рычаги управления распределителем могут занимать четыре фиксированных положения: "Подъем", "Нейтральное", "Опускание принудительное" и "Плавающее". В транспортном положении и при хранении трактора рычаги управления распределителем должны находиться в нейтральном положении.
РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ ТИПА Р80
(2-х золотниковые)
Назначение Р80 3/1-22
Гидрораспределитель Р80-3/1/22 предназначен для установки в гидросистемы общего на-значения тракторов, сельскохозяйственных и дорожных машин с насосами производительностью до 80 л/мин, где выполняет следующие функции:
– распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами, гидродвигателями и т.п.);
– предохранение от перегрузок гидросистемы в позициях золотника "Подъем" и "Опускание принудительное" (режим предохранительного клапана);
– разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход).

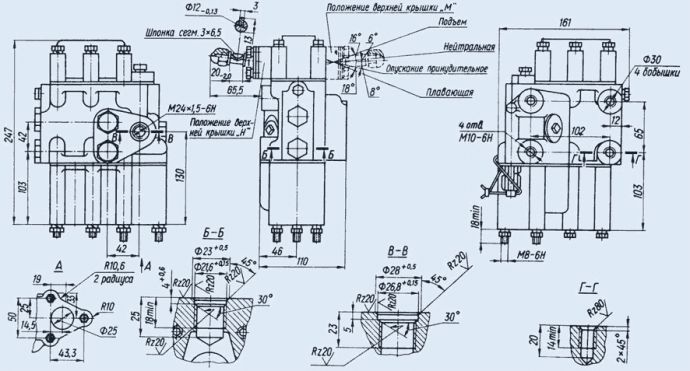

Технические характеристики Р80-3/1-22
Конструктивное исполнение - моноблочный, клапан-но-золотниковый
Гидроклапан - непрямого действия предохранительно-переливной
Число золотников - 2
Управление золотником - ручное
Условный проход - мм 16
Расход рабочей жидкости - л/мин
номинальный 80
максимальный 120
минимальный 20
Давление разгрузки - МПа, не более 0,3
Рабочая жидкость - масла с кинематиче-ской вязкостью в пре-делах 60 мм2/с….70 мм2/с
Класс чистоты, не грубее 16
Тонкость фильтрации, мкм 25
Внутренняя герметичность, ограничивающая просад-ку поднятого штока цилиндра с грузом за 30 мин, см3
при Рст=7,0 МПа 150
Правила транспортирования и хранения
Гидрораспределитель должен храниться в упаковке или без нее в сухом хо-рошо проветриваемом помещении. При хранении должна быть обеспечена со-хранность консервирующей смазки на наружных неокрашенных поверхностях.
Все выводные отверстия, которые предстоит использовать как присоедине-ние к гидросистеме машины, должны быть закрыты резиновыми или пластмас-совыми пробками, остальные отверстия – металлическими заглушками.
При транспортировании следует предохранять тару с гидрораспределите-лями от резких ударов и воздействия атмосферных осадков.
Указания по эксплуатации Р80-3/1-22
Распределитель должен эксплуатироваться с насосами типа НШ 10-3, НШ32-3 или НШ50-3.
Гидрораспределитель должен быть размещен на машине не ниже, чем на уровне верхней точки масляного бака.
Перед установкой гидрораспределителя в гидросистему машины следует удалить резиновые или пластмассовые пробки, которыми были временно за-крыты присоединительные отверстия в корпусе.
Присоединительная арматура должна обеспечивать полную герметичность.
Для обеспечения давления слива 0,3 МПа патрубок слива должен иметь внутренний диаметр 25 мм, не менее.
При низких температурах окружающего воздуха гидросистему перед нача-лом работы следует прогреть.
При длительной работе температура рабочей жидкости не должна превы-шать 80ºС.
Для безотказной работы распределителя необходима тщательная фильтра-ция масла, что достигается у
☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
Основные | |
Применение | Трактор Т 25, Т 25А |
Состояние | Новое |
Тип запчасти | Оригинал |
Тип техники | Сельхозтехника |
