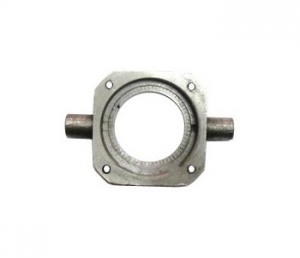

Обойма 17-73-52 муфты включения сцепления пускового двигателя ПД 23 мотора Д-160

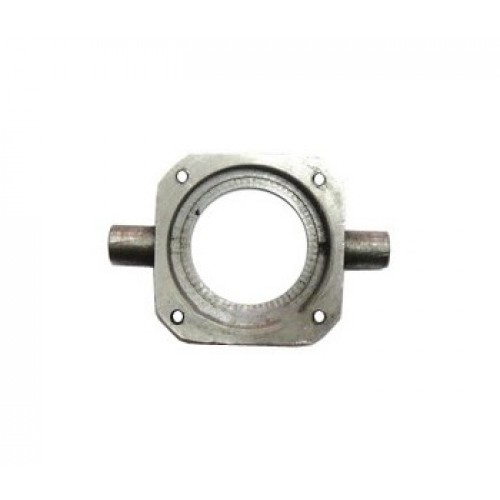

Обойма 17-73-52 муфты включения сцепления пускового двигателя ПД 23 мотора Д-160, Д-180 гусеничного бульдозера Т-130,Т-170,Б-10М производства Челябинский тракторный завод ООО "ЧТЗ-УРАЛТРАК". В составе сборочной единицы муфты сцепления пускового агрегата ПД 23 бульдозера Т-130,Т-170,Б-10М такая деталь, как обойма 17-73-52, надевается на соединительную муфту 17-73-54 после крышки и шарикоподшипника 1000909. Обойма 17-73-52, по смыслу – держатель, представляет собой деталь массой 460 грамм, условно-квадратную со скруглёнными углами и двумя симметричными цилиндрическими выступами, идущими вверх и вниз наружу от горизонтальных граней детали. Обойма работает внутри корпуса муфты сцепления на валу 735-01. Упомянутые верхний и нижний выступы обоймы стыкуются с вилками 17-73-58, которых наличествует две в сборочной единице муфты, и предназначены для проворота узла с помощью рычага включения привода пускового агрегата (ось 17-73-35). Рычагом фрикционная муфта сцепления приводится в состояние включения, когда диски (передний неподвижный, средний ведущий и задний нажимной) прижимаются друг к другу за счёт давления со стороны крестовины 17-73-57 и сжатия пружины. С другой стороны обоймы 17-73-52 узел соединительной муфты закрывается деталью «тормозок» 17-73-55, по виду несколько похожей на фланец с выступом с внутренней резьбой.  ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
