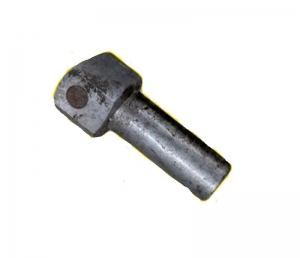

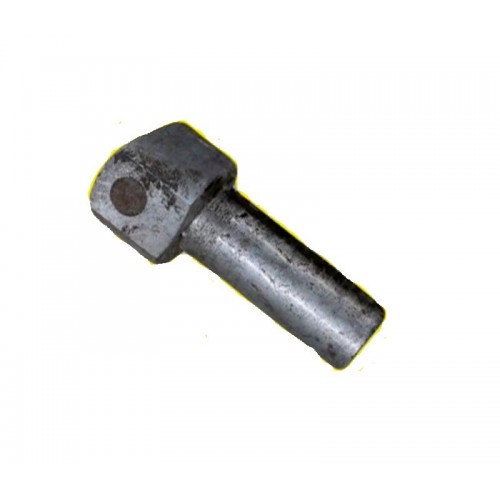

Толкатель 67225СП привода плунжеров топливного насоса ТНВД двигателя Д-160, Д-180
Модель: 67225СП
Локация Харьков Украина
Толкатель 67225СП плунжера в сборе механизма привода топливного насоса ТНВД дизельного двигателя Д-160, Д-180 гусеничного бульдозера Т-130,Т-170,Б-10М производства Челябинский тракторный завод ООО "ЧТЗ-УРАЛТРАК". Толкатель топливного насоса передает усилие от кулачка распределительного вала на плунжер топливного насоса двигателя. Толкатель изготовлен из качественной стали и имеет цилиндрическую форму. На его наружной поверхности проточены три кольцевые канавки в, соединенные двумя вертикальными пазами а, что обеспечивает смазывание толкателя при перемещении его в корпусе. В нижней части толкателя сделана прорезь под ролик, свободно установленный на пальце. Пустотелый палец по конструкции и установке не отличается от пальца толкателя привода клапанов. Ролик состоит из двух колец – внутреннего и внешнего, между которыми имеется зазор 0,02-0,06 мм. На внутренней поверхности кольца проточена канавка из которой по четырем радиальным отверстиям и диаметром 3,5 мм масло выходит на смазывание контактной поверхности обоих колец. Такая конструкция ролика обеспечивает ему повышенную прочность в условиях высоких скоростей движения толкателя топливного насоса, что обусловлено геометрической формой топливного кулачка распределительного вала. Сверху в толкатель ввернут регулировочный болт. Шестигранник на цилиндрическом стержне болта позволяет вворачивать или выворачивать болт, регулируя момент начала подачи топлива. После регулировки положение болта фиксируют контргайкой. Регулировочный болт проходит через центрального отверстие бобышки, отлитой из алюминиевого сплава. Своим цилиндрическим выступом диаметром 80 мм бобышка входит в отверстие верхнего горизонтального листа отсека распределительного вала. Сверху на регулировочный болт навернута цилиндрическая отражательная гайка, образующая вместе с выступом бобышки лабиринт, предотвращающий попадание топлива в масло. Кроме того, просачиванию топлива по болту препятствует сальник , установленный снизу в расточке бобышки и укрепленный в ней стопорным кольцом. Для крепления гайки на ее на-руной поверхности сделаны четыре глухих отверстия под выступы специального ключа. Просочившееся в бобышку топливо по отверстию и трубке отводится в сливной коллектор чистого топлива. Труба развальцована в планке которая прикреплена к бобышке двумя болтами. В случае засорения трубки топливо из бобышки стекает через два боковых отверстия на верхний лист, попадает в канавку и отводится из нее в гряз сборник топливного бака. ☎+380954442877,☎+380636896755,✅agro-detal.com
| Основные | |
| Применение | Бульдозер Т-130,Т-170,Б-10М |
| Состояние | Новое |
| Страна производитель | Россия |
| Тип запчасти | Оригинал |
| Тип техники | Спецтехника |
