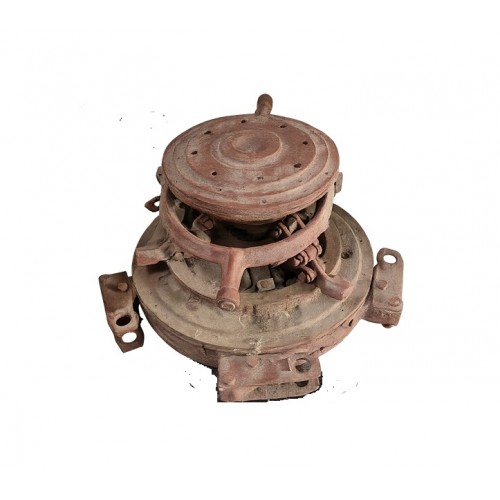

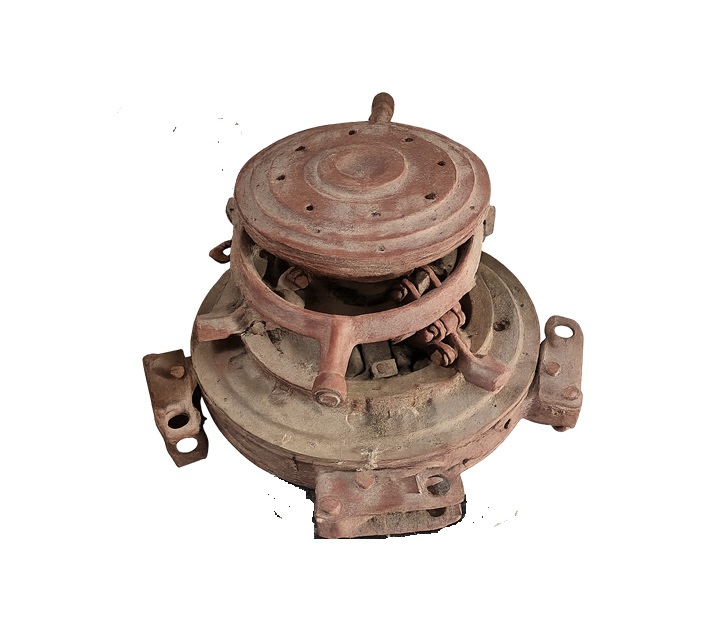

Муфта сцепления 14300 в сборе дизельного двигателя Д-108,КДМ-100 трактора С-100
Цена: 25000.00 грн

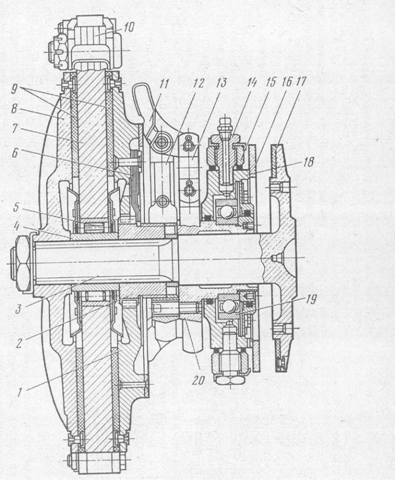

Муфта сцепления 14300 в сборе дизельного двигателя Д-108, КДМ-100, КДМ-46 гусеничного трактора С-100 (Т-100),Т-100М, Сталинец С-80, С-80Б-2. Механизм управления муфтой сцепления состоит из упорного шарикоподшипника и системы рычагов и тяг, соединенных с педалью. При нажатии на педаль вилка перемещает упорный подшипник к маховику и нажимает на рычаги. Последние, поворачиваясь вокруг своих осей, отводят при помощи болтов ведущий нажимной диск от ведомого диска, а тяги под действием пружин отводят промежуточный ведущий диск от ведомого диска и муфта сцепления выключается. Для ограничения перемещения диска служат три упорных винта, установленных с зазором от его плоскости. При отпущенной педали все детали возвращаются в исходное в положение и муфта сцепления будет включена, т. е. будет передавать крутящий момент на коробку передач. На тракторе Т-100М установлена одно дисковая сухая муфта сцепления непостоянно замкнутого типа. Она состоит из ведущей и ведомой частей, включающего и выключающего устройства, тормоза и механизма управления. Ведущей частью является чугунный диск (рис. 207), вращающийся на роликовом подшипнике и соединенный с маховиком двигателя упругими соединительными элементами из прорезиненной ткани.Ведомой частью служат два ведомых диска — передней и задний (нажимный) и вал муфты сцепления. Вал с помощью фланцев соединяется с первичным валом коробки передач. На шлицевом конце вала муфты установлены передний диск с фрикционной накладкой, втулка, зубчатая ступица с нажимным диском и фрикционной накладкой. Включающий механизм муфты состоит из крестовины, которая навертывается на заднюю часть ступицы, и нажимных рычагов, соединенных серьгами с муфтой выключения.Включается и выключается муфта сцепления специальным механизмом управления, состоящим из рычажков с пальцами, которые входят в корпус подшипника, закрепленного на муфте.При перемещении муфты включения вперед рычаги зажимают диски и муфта сцепления включается. При перемещении муфты включения назад рычаги освобождают диски, плоские отжимные пружины отводят назад нажимный диск и муфта сцепления выключается. Муфта сцепления снабжена тормозом. При соприкосновении диска с фрикционной накладкой фланцы вала ведомой части муфты сцепления останавливаются, что обеспечивает бесшумное переключение передачи вследствие чего уменьшается износ зубьев шестерен. Управление муфтой осуществляется рычагом, установленным в кабине, который соединен с блокировочным механизмом коробки передач.
| Основные | |
| Применение | Бульдозер С-100,Т-100,Т-100М |
| Состояние | Новое |
| Страна производитель | СССР |
| Тип запчасти | Оригинал |
| Тип техники | Спецтехника |
