Масляный радиатор 09462 двигателя Д 108,КДМ 100,КДМ 46 трактора С100
Масляный радиатор 09462 системы охлаждения,дизельного двигателя Д 108,КДМ 100,КДМ 46 гусеничного трактора С100 (Т100),Т 100М,Сталинец С 80,С 80Б-2.Масляный насос подает масло в маслораспределительную плиту 6 (рис. 37). Она имеет три камеры: нижнюю 2, среднюю 5 и верхнюю 7. Масло от насоса поступает в камеру 2 и через окно 3 в камеру 39 (см. рис. 36) кронштейна 4, В верхнюю камеру 7 (рис. 37) масло поступает из ленточных фильтров грубой очистки через отверстия 1, а в среднюю 5 — через отверстия 4 из нитчатых фильтров тонкой очистки. Верхняя камера маслораспределительной плиты
соединяется с главным маслопроводом через отверстия в штуцере. К отверстию 8 камеры 7 присоединен штуцер трубки манометра.
Для предотвращения чрезмерного повышения температуры масла при работе двигателя с полной нагрузкой и при высокой температуре окружающего воздуха на двигателях Д-108 и КДМ-100 установлен трубчатый стальной масляный радиатор (рис. 38) сварной конструкции, состоящий из верхнего 5 и нижнего 1 коллекторов (сборников), охлаждающих овальных трубок 4, двух соединительных пластин (диафрагм) 8 и двух трубчатых стоек 3 и 7.

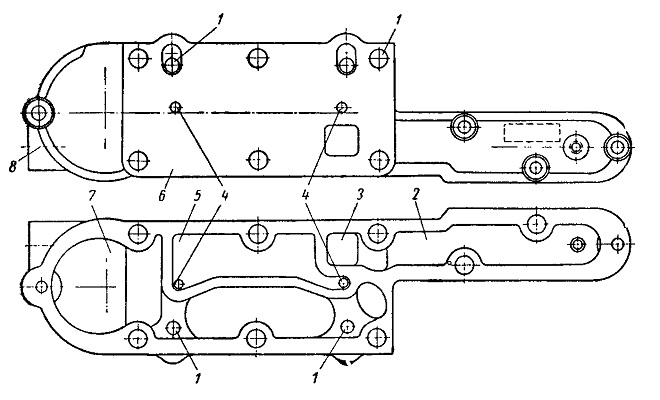

Рис. 37. Маслораспределительная плита
Рис. 38. Масляный радиатор:
1 — нижний коллектор; 2 — ушки; 3, 7 — стойки; 4 —трубки;
5 — верхний коллектор; 6 — пробка воздушного отверстия;
8 — соединительные пластины; 9 — подводящий штуцер; 10 — штуцер отвода масла
