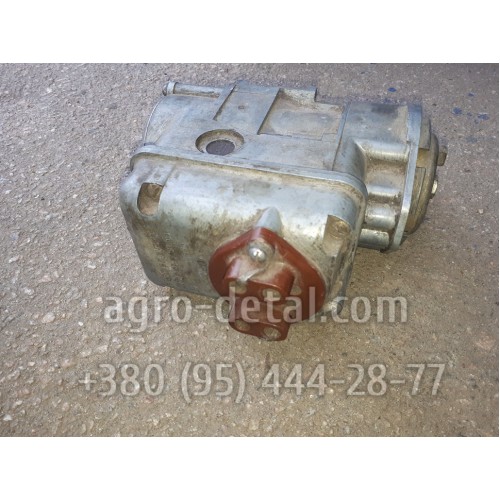

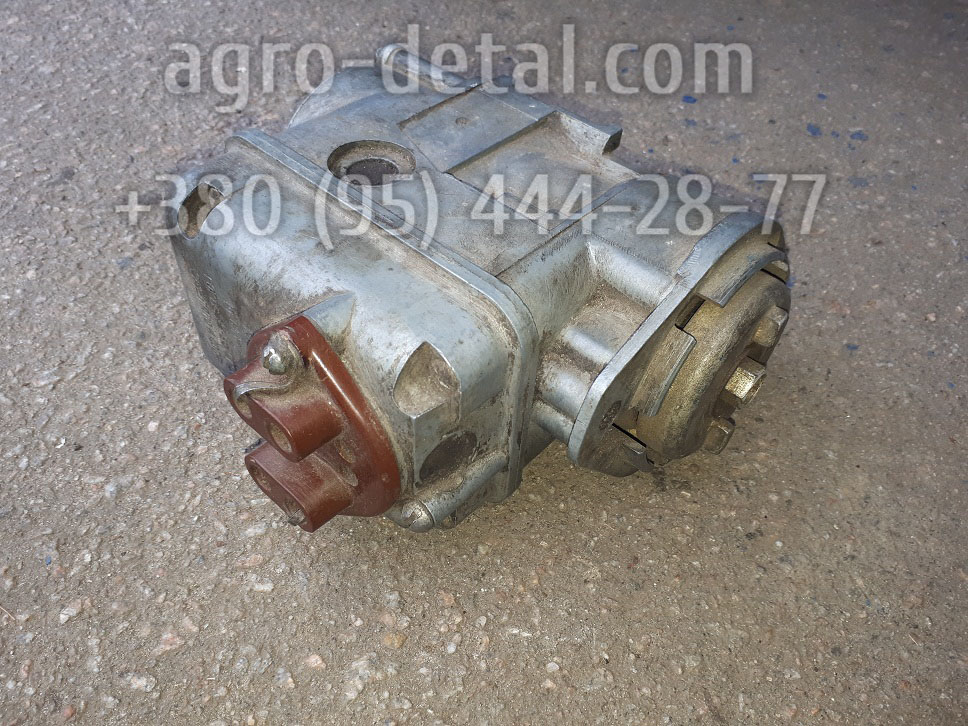

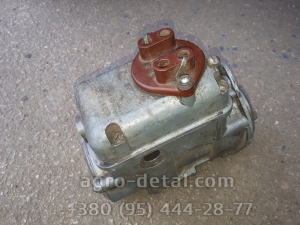

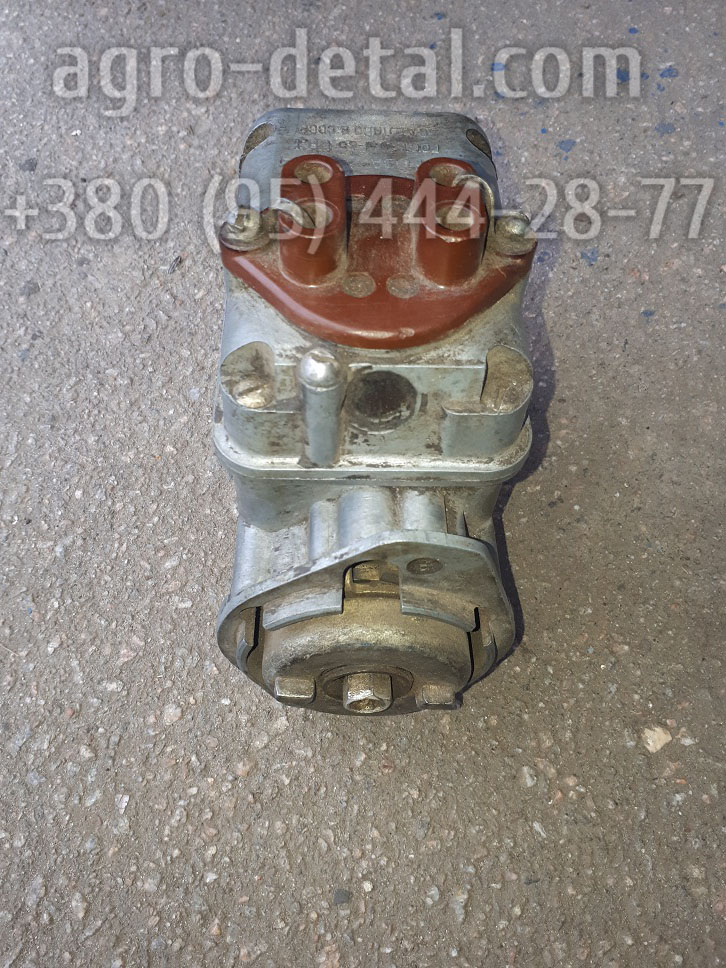

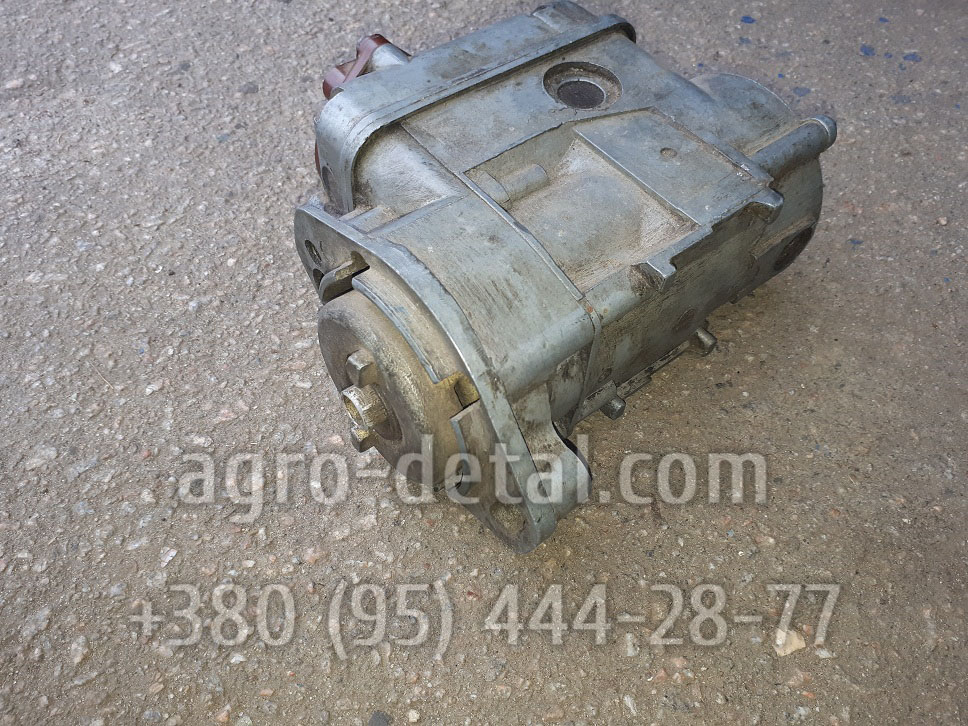

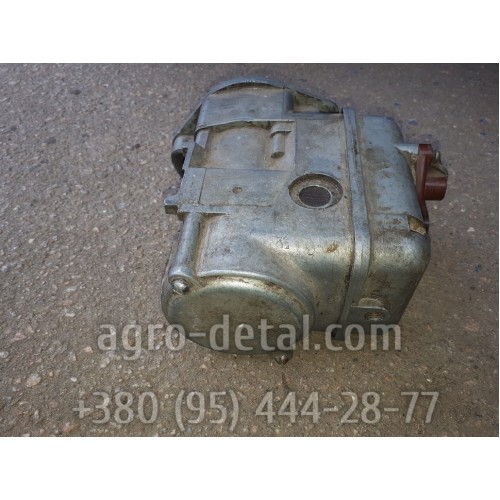

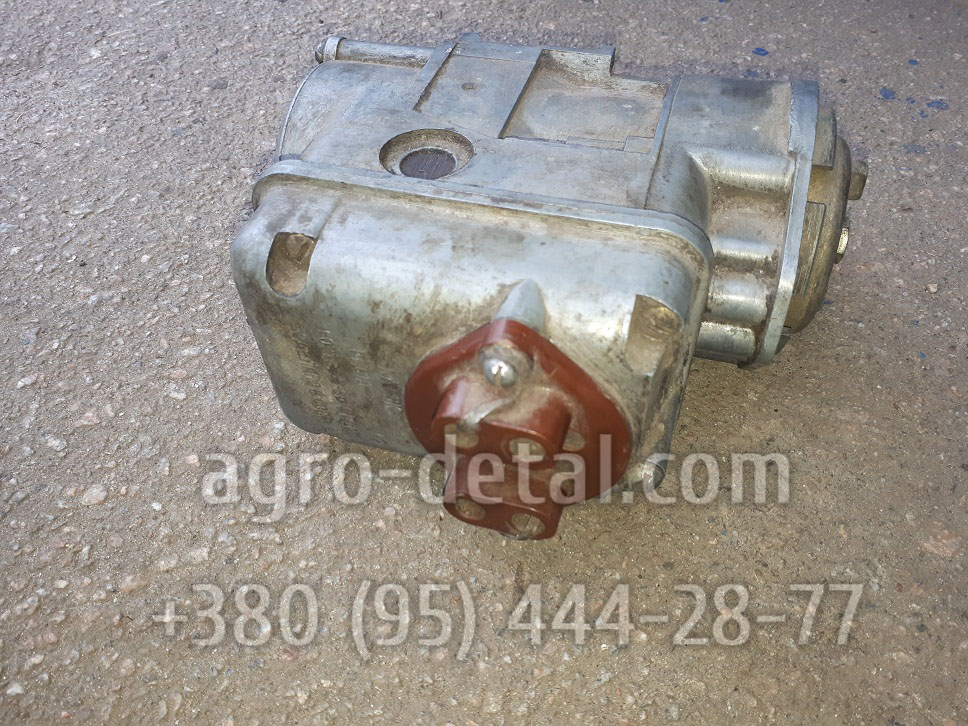

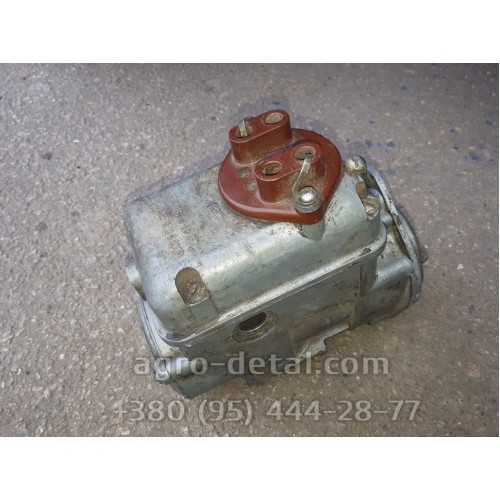

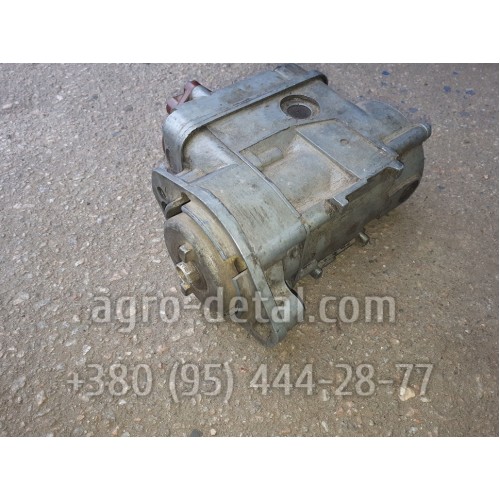

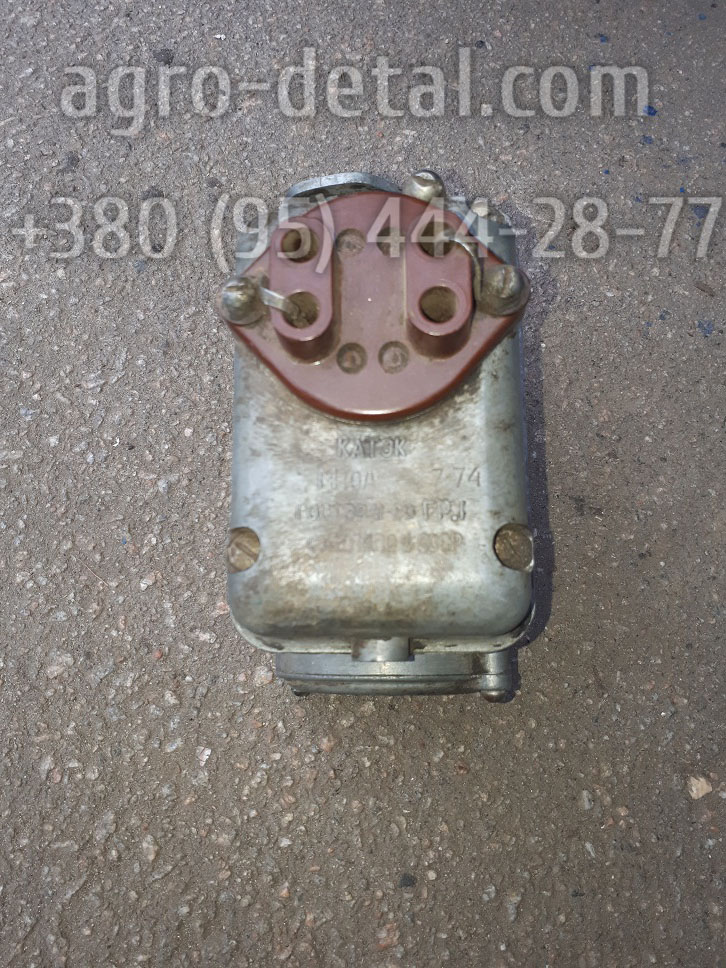

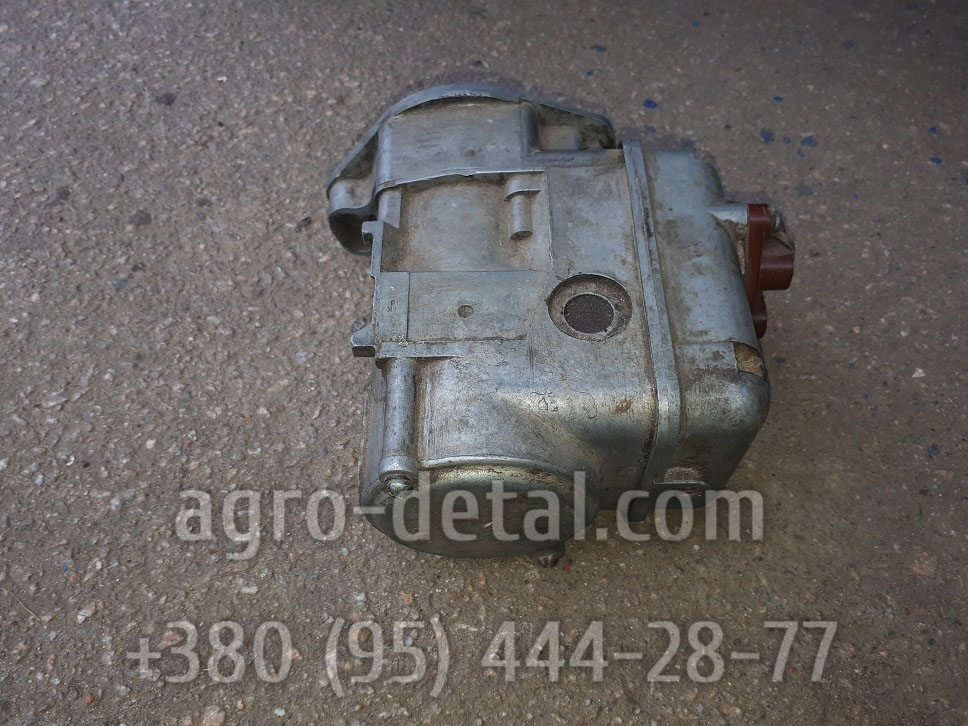

Магнето М-10А с пусковым ускорителем ПУЛ-4647 трактора С100,С80

Магнето М-10А с пусковым ускорителем ПУЛ-4647 дизельного двигателя Д 108,КДМ 100,КДМ 46 гусеничного трактора С100 (Т100),Т 100М,Сталинец С 80,С 80Б-2.В теле корпуса залиты две боковые стойки,соединенные сверху сердечником трансформатора, имеющим первичную (160 витков медного изолированного провода диаметром 1,0—1,1 мм) и вторичную (11000—-12 000 витков провода диаметром 0,07—0,08 мм) обмотки. Ротор установлен на двух шариковых подшипниках. Прерыватель закрытый крышкой, имеет устройство, аналогичное прерывателю магнето М-47Б. Распределитель имеет карболитовый барабан с токоразносными пластинами и с шестерней, сцепленной с шестерней вала ротора.На крышке находятся четыре электрода. Для установки зажигания служит глазок.Включатель зажигания, установленный на корпусе регулятора, соединяется проводником с контактной пластиной первичной обмотки трансформатора.Ускоритель ПУЛ-4647 предназначен для усиления электрической искры и уменьшения угла опережения зажигания при пуске до 3—5°. Он состоит из ведомого диска с защелками, закрепленного на валу ротора, и ведущей обоймы. Диск и обойма соединены пружиной.
