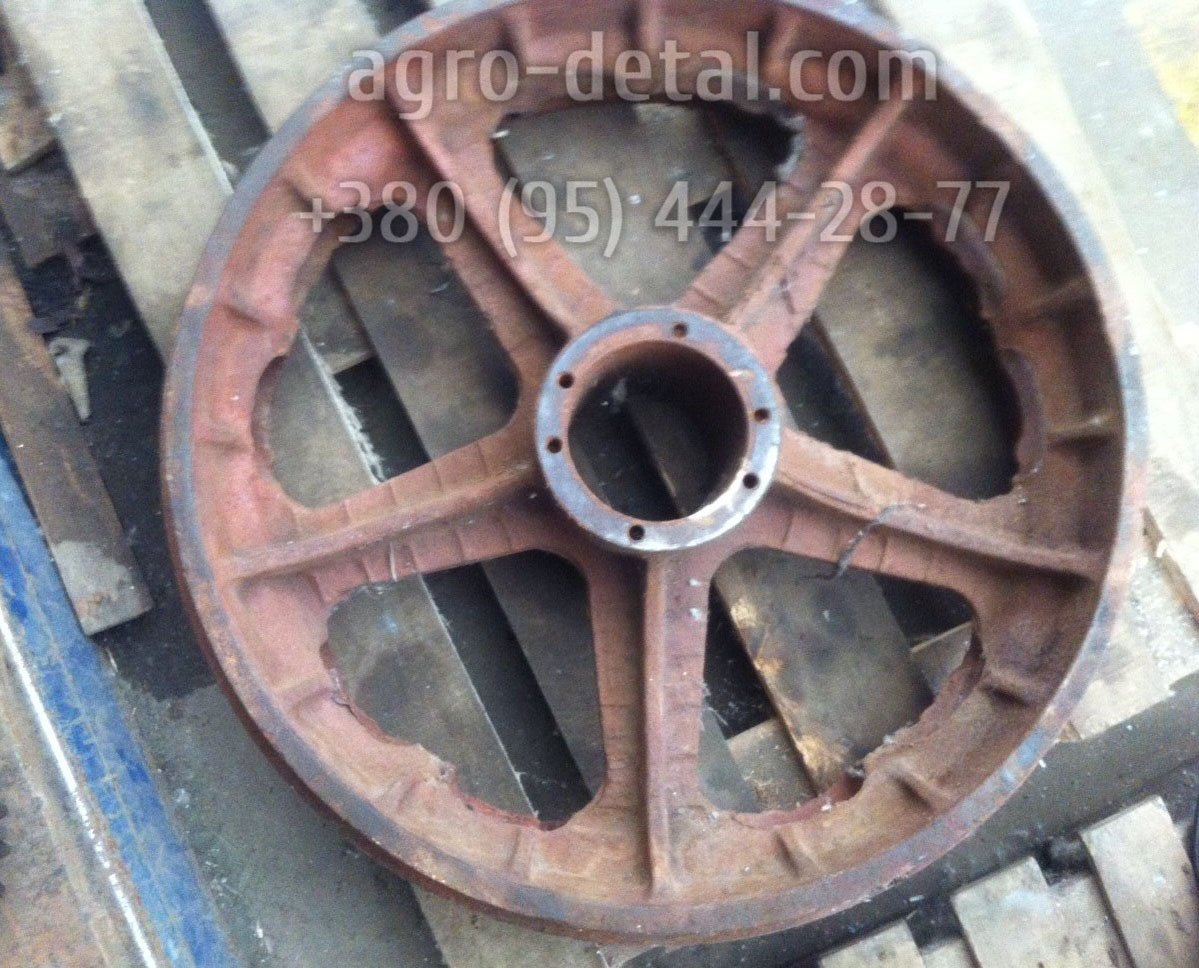

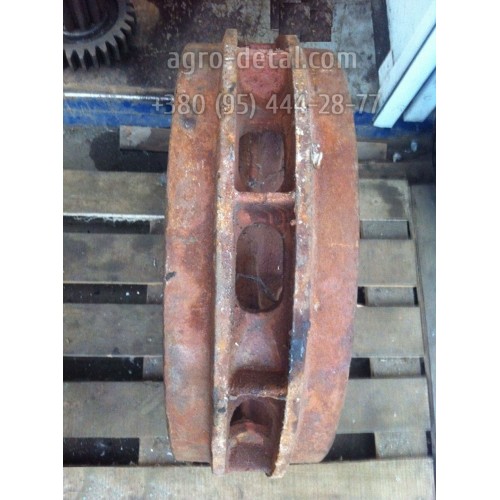

Колесо натяжное 21486 ленивец ходовой части тележки гусеничного трактора С 100,С 80
Колесо натяжное 21486 ленивец ходовой части тележки трактора С100 (Т100),Т 100М Сталинец С 80,С 80Б-2. Натяжное колесо изготовлено из стали 40 Л-1 и термически обработано до твердости поверхностного слоя HRC За 45. Колесо подлежит замене при толщине стенки беговой дорожки менее 9 мм. В табл. 68 приведены дефекты и значения допустимых без ремонта размеров натяжного колеса.Трещины на спицах разделывают под заварку фаской 4x45° и заваривают. Беговые дорожки и торцовые поверхности направляющих реборд колеса и отверстие под подшипник наплавляют под флюсом. Наплавки беговых дорожек и торцовых поверхностей направляющих реборд производят на специальной установке. На ней монтируют сва-рочную головку для автоматической сварки и наплавки типа АДС—1000—2. Шпиндель вращается с частотой 0,26 об/мин. Скорость подачи проволоки может быть 0,5 ... 2,0 м/мин, диаметр проволоки — 3 ... 6 мм. Деталь устанавливают на оправке, укрепленной в шпинделе. Наплавку производят проволокой Св-08 под флюсом АН-348АНаружная поверхность беговой дорожки наплавляется до диаметра 750+6. Наплавку следует вести по шаблону для замера высоты направляющих реборд. Наплавленные поверхности должны иметь твердость не менее НВ 350. Режим наплавки: скорость подачи электродной проволоки 2,0 м/мин, скорость наплавки 57 м/ч, частота вращения детали 0,5 об/мин, сила тока 700 А, напряжение 38 В, диаметр электрода 4 ... 5 мм. При наплавке отверстия под подшипники используют приспособление — вращатель, на котором устанавливают деталь, и электрод заводят в отверстие детали под углом 30° к оси поверхности.Наплавку производят электродной проволокой Св-08 диаметром 16 мм под флюсом АН-348А аппаратом А-560 до диаметра 150 мм. Режим наплавки: скорость подачи электрода 101 м/ч, скорость наплавки 24 м/ч, частота вращения детали 1,0 об/мин, шаг наплавки 4,5 мм, сила тока 100 А. Напряжение на дуге 25 В при прямой полярности. Наплавленная поверхность должна иметь твердость не менее НВ 170 ... 220. После наплавки деталь обрабатывают на токарном станке, отверстие под подшипник растачивают на проход до чертежного размера. Поверхности беговых дорожек и торцовых поверхностей направляющих реборд колеса не обрабатывают.☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
| Основные | |
| Применение | Трактор С 100,Т 100,Т 100М |
| Состояние | Новое |
| Страна производитель | СССР |
| Тип запчасти | Оригинал |
| Тип техники | Спецтехника |
