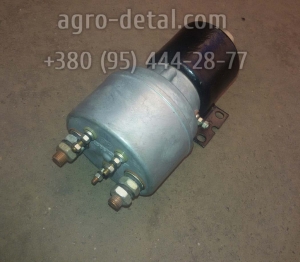

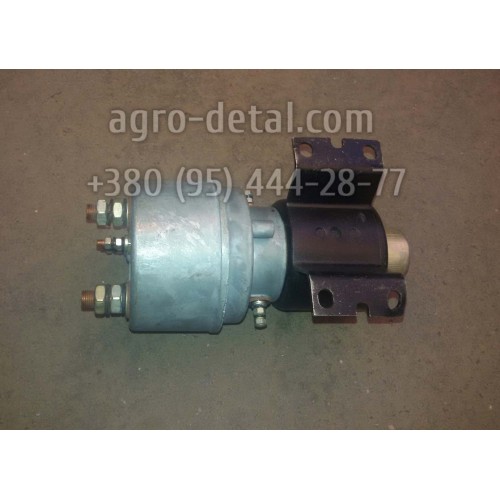

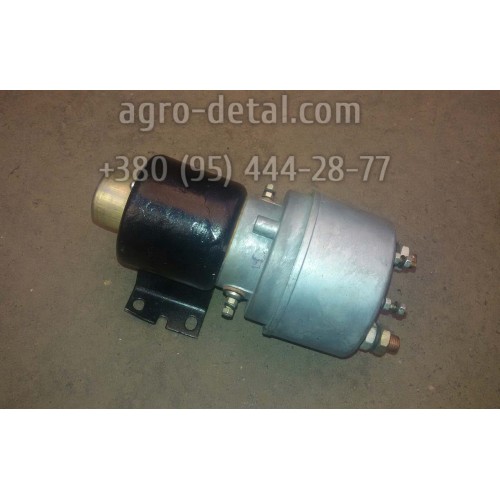

Переключатель ВК30Б аккумуляторных батарей 700.37.00.120 трактора К-700,К-701
Цена: 6500.00 грн
Переключатель стартера ВК30Б и аккумуляторных батарей 700.37.00.120 колесного трактора К-700, К-700А, К-701.На тракторе устанавливаются две 12-вольтовые аккумуляторные батареи, по одной батарее с правой и левой стороны трактора. Каждая батарея состоит из шести двухвольтовых элементов, соединенных последовательно.При работе трактора батареи соединены параллельно, а при пуске батареи соединяются последовательно. Переключатель ВК30 Б предназначен для переключения аккумуляторных батарей с параллельного соединения 12 В на последовательное соединение 24 В для питания стартера и электродвигателя привода маслозакачивающего насоса. Переключатель состоит из контактной коробки с выводными клеммами для присоединения проводов, электромагнита с подвижным сердечником,контактов,подвижных контактных дисков (главного и дополнительного), главных контактов и дополнительных контактов. На торце переключателя имеются клеммы: +Б1, +Б2, - Б2, РС, М. К этим клеммам подключаются следующие провода:
- к клемме +Б1 - провода от плюсовой клеммы левой аккумуляторной батареи и от клеммы „минус" указателя тока;
- к клемме +Б2 - провод от клеммы стартера, которая в свою очередь соединена с клеммой „плюс" правой аккумуляторной батареи;
- к клемме - Б2 - провод от минусовой клеммы правой аккумуляторной батареи;
- к клемме РС - провод к обмотке электродвигателя маслозакачивающего агрегата, провод к клемме реле включения стартера;
- к клемме М - провод от клеммы выключателя „массы".
На боковой поверхности переключателя имеются две клеммы обмотки электромагнита, к которым подключаются провода: от кнопки включения переключателя и от „массы" трактора. ☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
| Основные | |
| Применение | Трактора К-700, К-700А,К-701,К-702,К-744 |
| Состояние | Новое |
| Страна производитель | СССР |
| Тип запчасти | Оригинал |
| Тип техники | Сельхозтехника |
