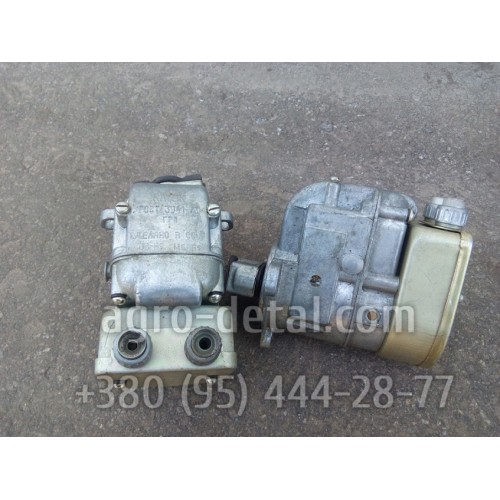

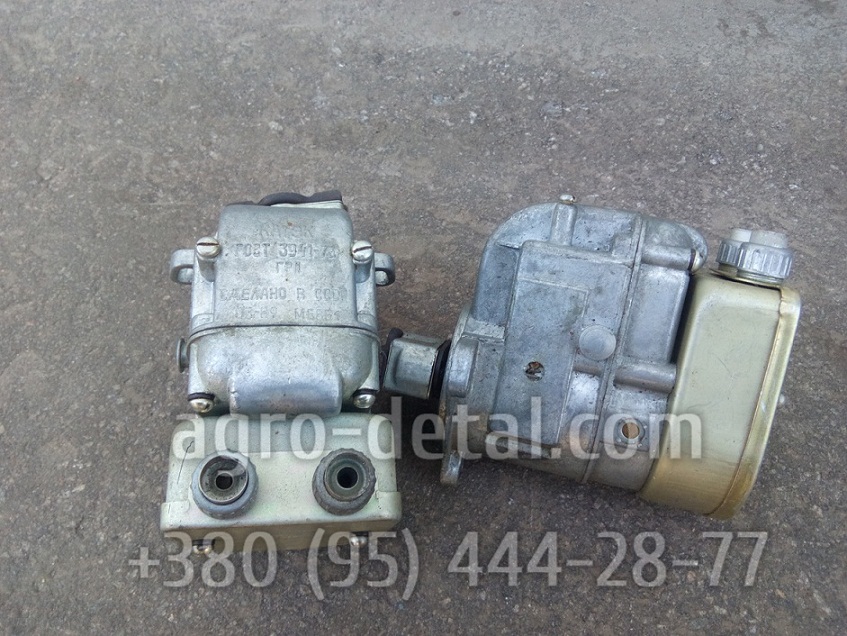

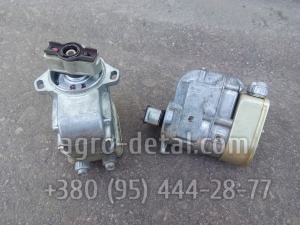

Магнето М68Б1-3728000 двух искровое правого вращения двигателя УД2-М1
Магнето М68Б1-3728000 двух искровое с автоматически изменяемым моментом искрообразования правого вращения, экранированное применяется в качестве прибора зажигания на двухцилиндровом стационарном двигателе УД2-М1 в условиях холодного,умеренного и тропического климата.Направление вращения ротора со стороны привода-правое. Число искр за один оборот ротора две. Емкость конденсатора МКФ-0,17.....0,26. Зазор между разомкнутыми контактами 0,25.....0,35мм.Начальная частота вращения ротора при бесперебойном искрообразовании на разряднике с искровым промежутком 7мм,и оборотов в одну минуту 250. Максимальная частота вращения ротора при бесперебойном искрообразовании на разрядке с искровым промежутком 7мм,и оборотов в одну минуту 3500. Интервал работы автомата опережения зажигания 600....2100 оборотов в минуту.Угол опережения зажигания 16...18 градусов.Магнето состоит из следующих основных частей:автомата опережения зажигания МС22А2-3728000,корпуса экрана М68-3728002,корпуса М46Б-3728100,ротора М22-372800,крышки магнето М48Б1-3728300,конденсатора К42-18-8,трансформатора М22-3728400,пластины прерывателя М42Б-3728500, распределителя М68Б-3728600,бегунка М48Б1-3728700. Автомат опережения зажигания предназначен для создания опережения зажигания в процессе работы двигателя и состоит из обоймы,грузов,пружин,наводки и втулки.Корпус экрана является устройством,служащим для защиты от радиопомех,изготавливается из листовой стали.Основной каркас корпуса отлит из цинкового сплава,в нем залиты полюсные башмаки.В гнездо с внутренней стороны корпуса запрессовано наружное кольцо подшипника. Ротор состоит из постоянного магнита с напрессованным на него железом и вала,залитых цинковым сплавом.На вал напрессованы внутренние кольца подшипников.В гнездо крышки также запрессовано наружное кольцо подшипника скольжения.В крышке расположены конденсатор,пластина прерывателя.Конденсатор служит для гашения дуги на контактах прерывателя.Трансформатор состоит из сердечника,первичной и вторичной обмоток.Начало первичной обмотки припаяно к сердечнику,конец первичной обмотки и начало вторичной обмотки припаяны к соединительной пластине,которая крепится к щекам трансформатора.Конец вторичной обмотки через электрод трансформатора соединяется с центральным контактом распределителя. Распределитель и бегунок предназначен для распределения тока высокого напряжения по свечам.Электрическая цепь магнето выполнена пр однопроводной схеме в которой вторым проводом служит масса магнето. Принцип работы магнето состоит в следующим:при вращении ротора магнитный поток в сердечнике трансформатора изменяется,как по величине,так и по направлению.Вследствие изменения магнитного потока в первичной и вторичной обмотках наводится ЭДС, вызывающая при замкнутых контактах прерывателя протекание тока в первичной обмотке. Вокруг первичной обмотки создается магнитный поток.Когда величина магнитного потока будет максимальной,контакты прерывателя разомкнутся,в результате чего ток в первичной обмотке и созданный им магнитный поток,исчезнут,во вторичной обмотке наводится ЭДС. Напряжение во вторичной обмотке становится достаточным для пробоя искрового промежутка свечи. Для того, чтобы получить наибольшую ЭДС во второй обмотке,нужно разомкнуть первичную цепь в тот момент,когда ток достигнет в ней максимальной величины. Для этого нужно правильно установить угол определяющий положение ротора магнето в момент размыкания контактов.Концы проводов,идущие к распределителю должны быть ровно обрезаны и вставлены через экран в гнездо распределителя. Нарушение изоляции проводов не допускается. ☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| доставка ✈
| Основные | |
| Состояние | Новое |
| Страна производитель | СССР |
| Тип запчасти | Оригинал |
| Тип техники | Сельхозтехника |
