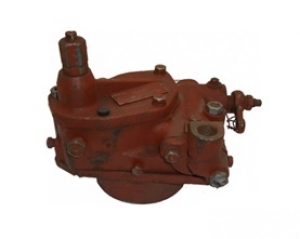

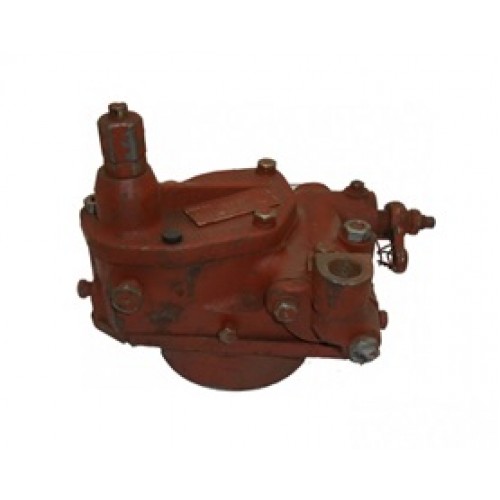

Механизм 150.41.042-3А клапанный (крышка со втулкой) редуктора ВОМ тракторов Т-150

Механизм 150.41.042-3А клапанный (крышка со втулкой) редуктора ВОМ тракторов Т-150,Т-151,Т-17221,Т-17021,Т-157,Т150-05-09-25 производства ХТЗ. Клапанное устройство имеет два клапана, которые смонтированы в одном корпусе, прикрепленном к передней стенке редуктора. Оба клапана включены в масляную магистраль высокого давления параллельно. Клапан поддерживает в системе постоянное давление (9,5—10 кгс/см2) при переменной производительности масляного насоса. Основными его деталями являются клапан плунжерного типа, пружина и регулировочный винт. Этим винтом регулируют поддерживаемое клапаном давление. Клапан плавного включения необходим для управления валом отбора мощности. Он состоит из шарика, гнезда, двух пружин, штока и эксцентрика с рычагом управления. При включенном ВОМ клапан плавного включения выполняет роль предохранительного клапана, отрегулированного на 12—13 кгс/см2.Когда рычаг находится в выключенном положении, эксцентрик освобождает от поджатия шток и он занимает нижнее положение. Внутренняя пружина освобождает от поджатия гнездо, а между шариком и его седлом образуется зазор, через который рабочая жидкость идет на слив. В этом положении масляный насос всасывает рабочую жидкость через фильтр из поддона редуктора и по нагнетательному маслопроводу подает ее к клапанному устройству, параллельно к обоим клапанам. Рабочая жидкость (масло) через зазор в клапане плавного включения идет на слив и частично через сверление в ведомом валу поступает на смазку фрикционных дисков гидроподжимной муфты. При перемещении рычага управления в положение включения ВОМ эксцентрик поворачивается и толкает шток вверх. Шток поджимает обе пружины, а внутренняя пружина, действуя на гнездо, прижимает шарик к своему седлу. Свободный слив рабочей жидкости прекращается и она под давлением поступает в бустер (подпоршневую полость), сжимая фрикционные диски муфты. Давление рабочей жидкости возрастает от 0 до 10 кгс/см2. Плавность включения муфты ВОМ зависит от темпа перемещения рычага управления. В дальнейшем клапан обеспечивает давление в нагнетательной магист-рале около 10 кгс/см2. Дополнительным движением рычага поднимают еще выше эксцентрик со штоком, сжимая внутреннюю пружину до 12— 13 кгс/см2. В результате клапан плавного включения будет работать как предохранительный. ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
