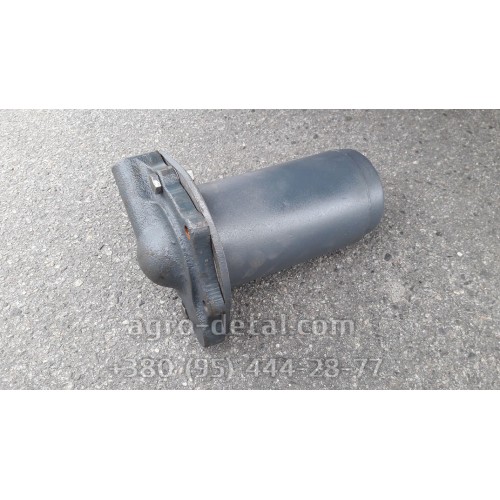

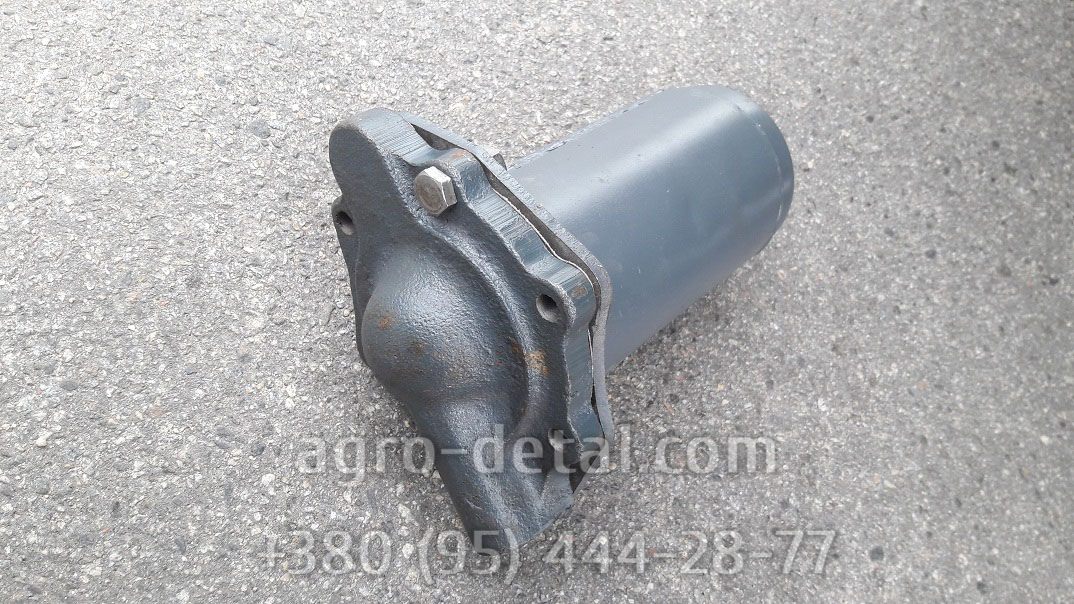

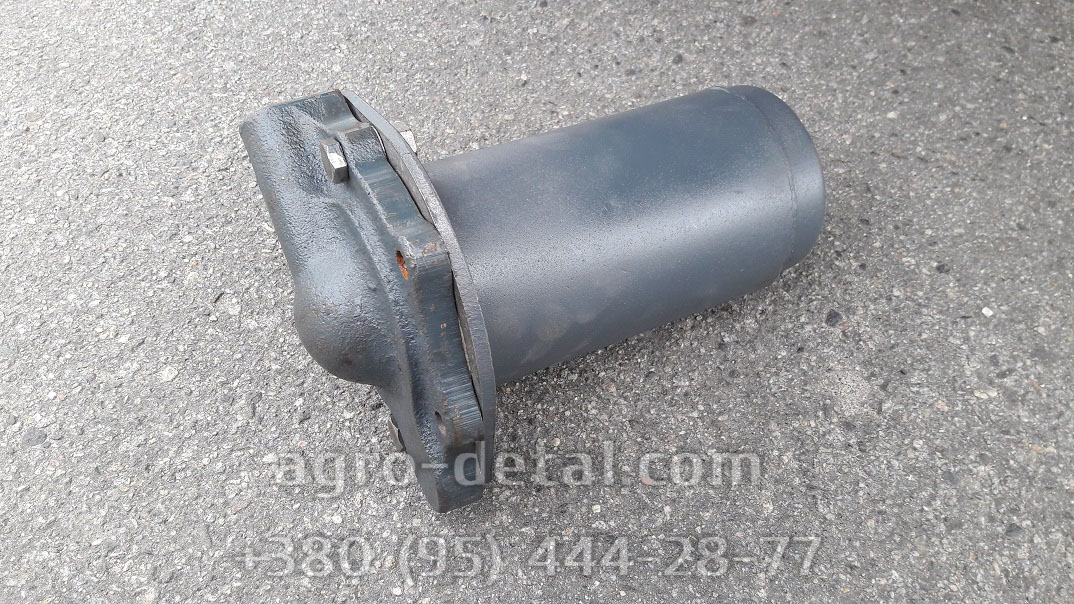

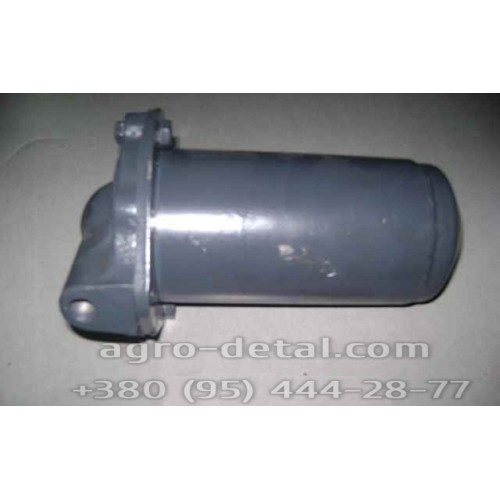

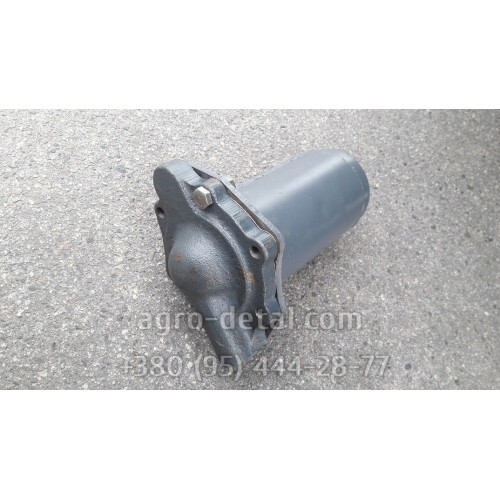

Фильтр 151.37.014-1А масляный нового образца коробки передач трактора Т-151, Т-17021, Т-17221

Фильтр 151.37.014-1А масляный нового образца в сборе коробки перемены передач КПП колесного трактора производства завода ХТЗ-151К, ХТЗ-17021, ХТЗ-17221, ХТЗ-16131. Коробка передач оснащена гидравлической системой, состоящей из ряда узлов, соединительных каналов, трубопроводов и арматуры. В функции гидросистемы входит также обеспечение смазки и поддержание нормального температурного режима.Узлами гидросистемы коробки передач являются: фильтры всасывания и нагнетания, насос, гидроаккумулятор, перепускной клапан, объединенный с предохранительным, распределитель, радиатор и бак. Гидравлический насос и фильтр всасывания. Односекционный гидравлический насос НМШ-25 установлен на нижней крышке раздаточной коробки и прикреплен к ней четырьмя болтами. Насос относительно крышки центрируется буртом, выполненным на задней крышке. Между насосом и нижней крышкой раздаточной коробки помещена поронитовая уплотнительная прокладка. Насос к гидросистеме трансмиссии присоединяют с помощью фланцевого прижима, совмещая всасывающие и нагнетательные отверстия в задней крышке насоса с соответствующими каналами в нижней крышке раздаточной коробки.Насос состоит из корпуса, крышки задней с нагнетательным и всасывающим отверстиями, передней крышки, ведущей и ведомой шестерен. Ведущая шестерня выполнена заодно с валиком, имеющим лыски. Ведущая шестерня с валиком вращается в бронзовых втулках, запрессованных в крышки.Ведомая шестерня вращается на бронзовой втулке относительно оси, неподвижно установленной в насосе.Всасывающее отверстие А в нижней крышке соединено с отверстием Б, которое размещено под фильтром всасывания. Фильтр всасывания представляет собой штампованный каркас, обтянутый латунной сеткой. Фланец фильтра всасывания притянут болтами к плоскости нижней крышки, накрывая отверстие. Из нагнетательной полости насоса масло под давлением подается в горизонтальное отверстие В нижней крышки, на выходе которого нарезана резьба для присоединения арматуры нагнетательного трубопровода.Фильтр в линии нагнетания, служащий для тонкой очистки масла, установлен на верхней крышке коробки передач. Фильтр помещен б корпус, представляющий собой трубу с фасонным днищем, который соединен с плитой. Над плитой находится литая крышка с каналами для отвода отфильтрованного масла. Между крышкой и плитой, а также плитой и верхней плоскостью крышки коробки передач установлены уплотнительные прокладки. Крышка и плита с корпусом притягиваются к крышке коробки передач болтами.Фильтр присоединяется к гидросистеме фланцевым прижимом при совмещении отверстий Л и Б с отверстиями в крышке коробки передач. В корпусе расположен собственно фильтр, состоящий из чечевицеобразных сетчатых фильтрующих элементов, надетых на перфорированную трубу и сжатых пружиной через стяжную шпильку. Пружина зажата фасонной гайкой и контргайкой, навинчиваемыми на стяжнутю шпильку. Пружину притягивают до тех пор, пока шайба не окажется на одном уровне с торцом поршня.Поршень с резиновым уплотнительным кольцом, установленный в колодце крышки, разделяет полости фильтрованного и нефильтрованного масла. В наборе фильтрующих элементов предусмотрен шариковый клапан , отрегулированный на давление срабатывания 3—3,5 кгс/см2. В случае чрезмерного загрязнения фильтра клапан пропускает в систему нефильтрованное масло, предотвращая разрушение фильтрующих элементов.                                                                                                                                                                                                                                                                                                                                                                                                                                              ☎+380954442877,☎+380636896755,✅agro-detal.com
Основные
Применение Трактор Т-151, Т-156,Т-157, Т-17221, Т-17021
Состояние Новое
Страна производитель Украина
Тип запчасти Оригинал
Тип техники Сельхозтехника
