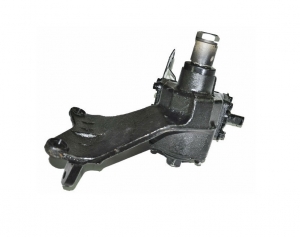

Механизм рулевой 66-11-3400014-01 (рулевая колонка) автомобиля ГАЗЪ 66,ГАЗЪ 66А

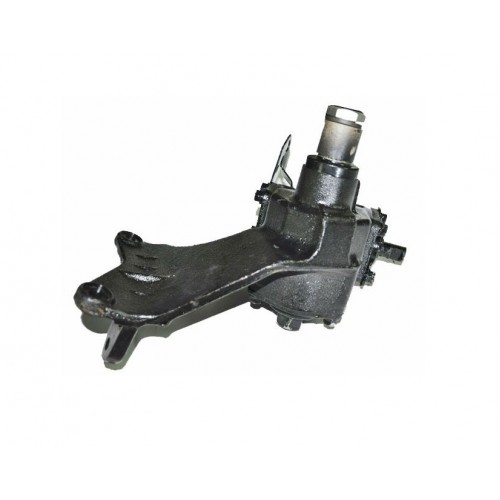

Механизм рулевой 66-11-3400014-01(рулевая колонка) автомобиля ГАЗЪ 66,ГАЗЪ 66А
Производитель: Горьковский автомобильный завод ГАЗ
Модель: 66-11-3400014-01
Цена: 6000.00 грн
ЗАКАЗАТЬ
Быстрый заказ
Подтвердите, что вы не робот

Механизм рулевой 66-11-3400014-01(рулевая колонка) колесного автомобиля ГАЗЪ-66,ГАЗъ-66А производства ПАО «Горьковский автомобильный завод».На автомобиле ГАЗЪ-66 рулевое управление снабжено гидравлическим усилителем с отдельным силовым цилиндром.Рулевой механизм выполнен в виде глобоидального червяка и трехгреб-невого ролика. Червяк установлен в чугунном литом картере рулевого механизма на двух конических роликоподшипниках, регулируемых прокладками, расположенными под нижней крышкой картера. С валом червяка соединен с помощью промежуточного вала и двух карданных шарниров рулевой вал, установленный в рулевой колонке на двух шарикоподшипниках. На верхнем конце рулевого вала закреплено рулевое колесо.Рулевая колонка крепится к переднему щиту кабины при помощи шарнирных рычагов. Расчлененная конструкция рулевого вала с карданными шарнирами и специальное рычажное крепление рулевой колонки позволяют откидывать кабину без нарушения соединений рулевого управления.Трехгребневой ролик установлен на игольчатых подшипниках на оси, закрепленной в утолщении вала рулевой сошки. Вал установлен в цилиндрическом приливе картера на бронзовой втулке и уплотнен сальником. Носок вала лежит в роликоподшипнике, установленном в боковой крышке картера. С пазом носка соединен винт, завернутый в крышку, при помощи которого осуществляется регулировка зацепления ролика с червяком. Винт закреплен стопорной шайбой со штифтом и закрыт колпачковой гайкой. Картер рулевого механизма закреплен болтами на левом лонжероне рамы автомобиля.Рулевая сошка, закрепленная на шлицах вала гайкой, соединена с передним концом продольной рулевой тяги. Задний конец тяги соединен с рулевым рычагом, закрепленным в верхней части корпуса поворотного кулака левого колеса. Нижний рычаг корпуса левого кулака при помощи поперечной тяги соединен с рычагом правого кулака.Соединения тяг с рычагами осуществляются шаровыми шарнирами с сухарями и пружинами. Длина поперечной рулевой тяги может регулироваться за счет наконечников, навернутых на тягу на резьбе и закрепляемых стяжными болтами. Предельный поворот колес ограничивается упорными болтами, завернутыми в рычаги поперечной рулевой тяги.Гидравлический усилитель состоит из лопастного насоса, распределителя и силового цилиндра.Гидравлический лопастной насос укреплен на двигателе и приводится в действие ременной передачей от шкива коленчатого вала двигателя. Устройство и действие насоса были рассмотрены выше.Распределитель собран в чугунном корпусе, который прикреплен двумя болтами через переходник к переднему наконечнику продольной рулевой тяги. В тщательно обработанной цилиндрической полости корпуса сделано три кольцевых выточки. В корпусе расположены каналы, к которым присоединяются два маслопровода от насоса — нагнетательный и сливной и два маслопровода от обеих полостей силового цилиндра. Между нагнетательным и сливным каналами установлен шариковый обратный клапан.В крайних поясках золотника просверлены отверстия, сообщающие его выточки с полостями по краям золотника и являющиеся реактивными камерами.При повороте рулевого колеса из среднего положения рулевая сошка через стакан перемещает золотник в корпусе в ту или другую сторону, обеспечивая соединение каналов корпуса в различных комбинациях. При среднем положении золотника его выточки соединяют нагнетательный маслопровод насоса с маслопроводами обеих полостей силового цилиндра и со сливным маслопроводом, и гидроусилитель не действует. При перемещении золотника в крайние положения он соединяет нагнетальный маслопровод с одной из полостей силового цилиндра, а другую его полость — со сливным маслопроводом; при этом усилитель включен и облегчает поворот колес автомобиля.Наибольший ход золотника в каждую сторону из среднего положения равен 1,5 мм и ограничивается упором бурта гайки в торец наконечника тяги или в стенку переходника.Гидравлический силовой цилиндр состоит из корпуса с головкой и поршня со штоком. Головка установлена в конце цилиндра на уплотняющих резиновых кольцах и закреплена накидной гайкой с контргайкой. Шток в головке цилиндра уплотнен специальным уплотняющим устройством, состоящим из резиновой манжеты с поджимной пруяшной и опорной шайбой и сальника, закрепляемых стопорным кольцом. Поршень уплотнен в цилиндре чугунными кольцами, установленными в выточках поршня.Цилиндр соединен с помощью шарового сочленения с кронштейном переднего моста, а шток поршня соединен на резиновых подушках с кронштейном поперечной рулевой тяги. К обеим полостям цилиндра с помощью штуцеров присоединены маслопроводы, идущие от соответствующих каналов корпуса распределителя.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
Основные
Состояние Новое
Страна производитель Россия
Тип запчасти Оригинал
Тип техники Автомобиль
