Звено гусеницы 74.34.501 трак диаметром пальца 22 трактора ДТ-75, ДТ-75Н, ДТ-75М

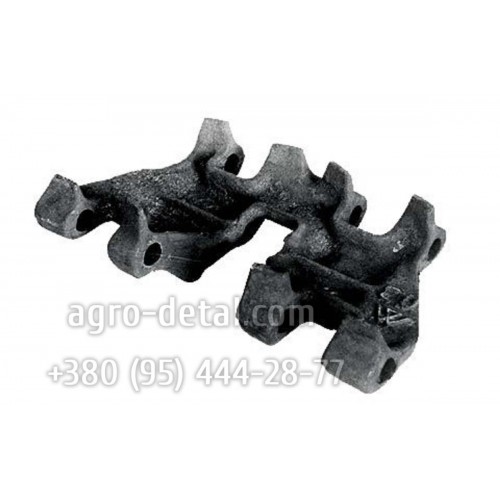

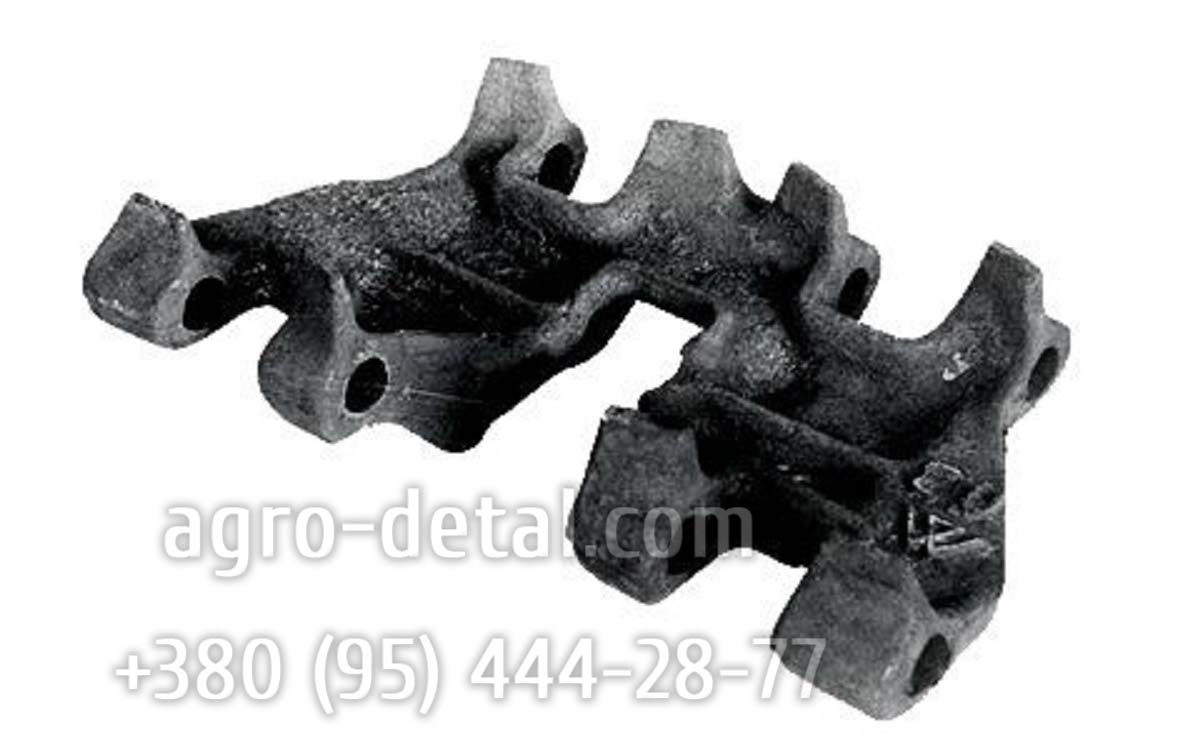

Звено гусеницы 74.34.501 трак диаметром пальца 22 гусеничного трактора ДТ-75, ДТ-75Н, ДТ-75М, ДТ-75МВ, ДТ-75НБ, ДТ-75РМ, ДТ-75Б производства ВгТЗ. Гусеничное звено (трак ДТ-75) представляет собой стальную отливку сложной конфигурации, имеющую семь проушин: четыре с одной стороны и три с другой. Середина центральной проушины с внешней стороны утолщена и представляет собой цевку, предназначенную для зацепления звена с зубьями ведущего колеса. Сверху на плите звена вдоль проема отлиты два гребня, которые при движении трактора ДТ-75 проходят между ободьями опорных катков и поддерживающих роликов и тем самым удерживают от спадания нижнюю и верхнюю ветви гусеницы ДТ-75. Со стороны начала центрального проема гребни имеют в плане изгиб, выполняющий роль отбойника для устранения случаев наезда на гребень опорных катков ДТ-75 кареток подвесок. Утолщенные участки плиты с внешней стороны вдоль гребней образуют в собранной гусенице ровную гладкую металлическую дорожку, по которой перекатываются опорные катки и поддерживающие ролики.Участки плиты, расположенные между проемом звена и гребнями, служат опорой для ободьев направляющего колеса. От бокового смещения на колесе звенья удерживаются приливами в средней части гребней.С нижней стороны звена, на проушинах, отлиты почвозацепы (шпоры), которые создают необходимое сцепление гусеницы ДТ-75 с грунтом. Почвозацепы, кроме двух крайних, расположены пол углом 20 градусов к оси проушин для исключения бокового скольжения трактора при его движении по обледенелому грунту. Боковые площадки плиты за пределами беговой дорожки опущены на уровень осей проушин с целью придания звену ДТ-75 большей жесткости и прочности. С этой же целью проушины и впадины между ними, а также центральный проем и боковые кромки звена ДТ-75 окантованы снизу ребрами. ☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
| Основные | |
| Применение | Трактор ДТ-75, ДТ-75Н, ДТ-75М, ДТ-75МВ |
| Состояние | Новое |
| Тип запчасти | Оригинал |
| Тип техники | Сельхозтехника |
