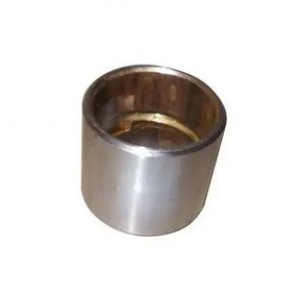

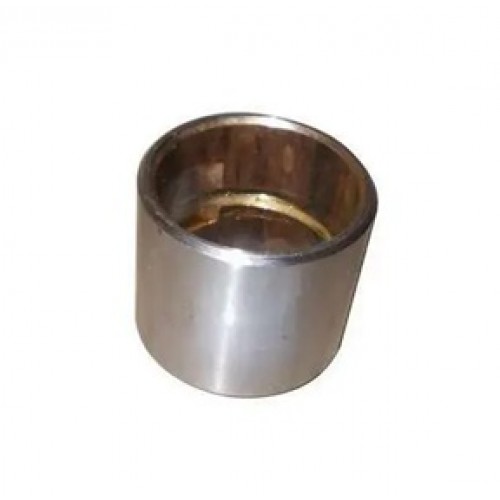

Втулка шатуна А57.01.019 двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04 комбайна Дон 1500

Втулка шатуна А57.01.019 дизельного двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04 комбайна Дон-1500.Шатун соединяет поршень с шатунной шейкой коленчатого вала и предназначен для передачи усилия от поршня (при рабочем ходе) на коленчатый вал и от коленчатого вала на поршень (при вспомогательных тактах). В процессе работы двигателя шатуны испытывают значительные знакопеременные нагрузки. При движении поршня во время рабочего хода и такта сжатия шатун сжимается силами давления газов, воспринимаемыми поршнем. Силы инерции поршня стараются оторвать поршень от шатуна, а значит - растянуть шатун. При нормальных условиях работы износа шатуна не происходит. При отсутствии смазки или её низком качестве может произойти схватывание, а в следствии этого - проворачивание верхней втулки или вкладышей, что приводит к задирам нижней и верхней головки шатуна. Износ верхней головки шатуна может происходить из-за частой замены верхней втулки. Шероховатость поверхности отверстий головок шатунов Ra0,630,40 мкм. Материал шатуна - сталь 40 Р, твёрдость материала шатуна НВ 217248. Конструктивно шатун состоит из стального стержня, верхней неразъемной и нижней разъемной головок. Верхняя головка шатуна надета на поршневой палец и тем самым соединена с поршнем. Обе половинки нижней головки шатуна надеты на шатунную шейку коленчатого вала и соединены между собой стяжными болтами, гайки которых после затяжки шплинтуют. Чтобы уменьшить трение между деталями и, следовательно, их износ, в верхнюю головку шатуна вставляют бронзовую втулку, а в нижнюю -- тонкостенные вкладыши, являющиеся подшипниками скольжения. Внутреннюю поверхность вкладышей заливают баббитом (сплавом олова и свинца).
