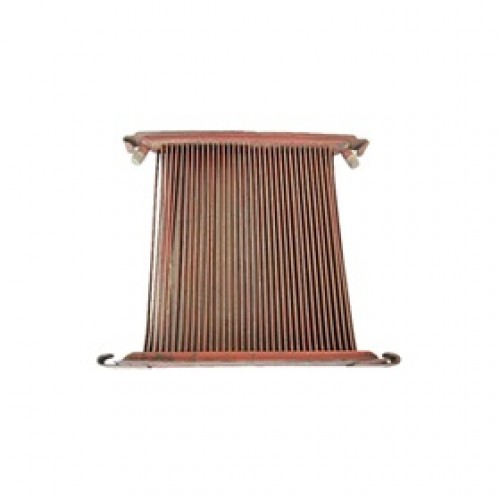

Радиатор масляный 85У.08.040 охлаждения двигателя СМД-14, СМД-18, СМД-20, СМД-22
Модель: 85У.08.040
Локация Харьков Украина
Радиатор масляный 85У.08.040 системы охлаждения дизельного тракторного двигателя СМД-14, СМД-15, СМД-18, СМД-18Н, СМД-19, СМД-20, СМД-22, СМД-23 производства завода ОАО Харьковский моторостроительный завод «Серп и молот». Масляный радиатор служит для предотвращения чрезмерного повышения температуры масла при работе двигателя с полной нагрузкой и при высокой температуре окружающего воздуха. Масляный радиатор воздушного охлаждения состоит из верхнего и нижнего бачков и сердцевины с одним рядом трубок в количестве 20 штук. Трубки стальные, овального сечения, впаяны в бачки радиатора. Для увеличения охлаждающей поверхности на трубках навита спираль из тонкой стальной ленты, припаянная при помощи горячего цинкования. Охлаждающая поверхность радиатора — 3,52 м2. Бачки радиатора прямоугольного сечения, стальные, сварные, имеют ушки для крепления. Для повышения эффективности охлаждения масла в бачки впаяны перегородки, разделяющие верхний бачок на три секции и нижний — на четыре. Подаваемое в радиатор масло совершает петлеобразное движение, проходя через все семь секций бачков. Масляный радиатор установлен впереди водяного и прикреплен к его стойкам четырьмя болтами через промежуточные втулки. Горячее масло подводится к радиатору по трубке, а охлажденное отводится по трубке. Подводящий и отводящий трубопроводы соединены с фильтром. Для предохранения радиатора и трубопроводов от вибраций двигателя и удобства монтажа в системе трубопроводов устанавливают резиновые маслостойкие шланги. Соединение шлангов с трубопроводами — ниппельное. Трубопроводы крепят скобами к двигателю и к раме трактора и фиксируют относительно стоек водяного радиатора при помощи фланцев. Фланцы имеют отверстия, форма которых обеспечивает фиксацию штуцеров трубок от провертывания при затяжке накидных гаек соединительных шлангов.☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
| Основные | |
| Применение | Двигатель СМД-14,СМД-18,СМД-20,СМД-21,СМД-22,СМД-23 |
| Состояние | Новое |
| Страна производитель | СССР |
| Тип запчасти | Оригинал |
| Тип техники | Сельхозтехника |
