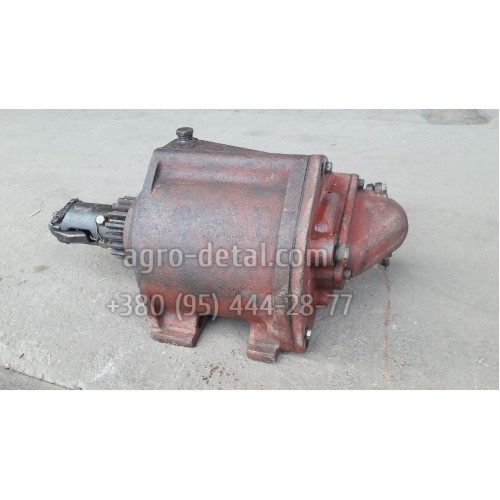

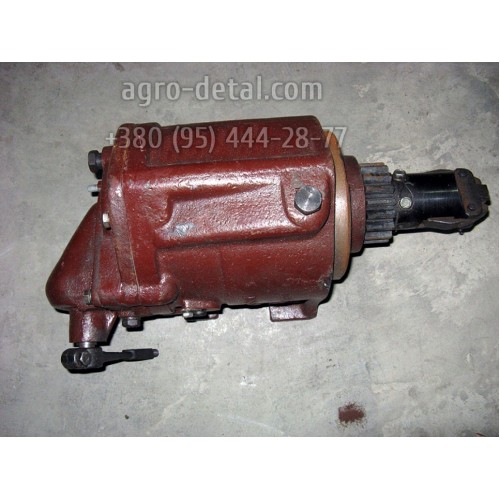

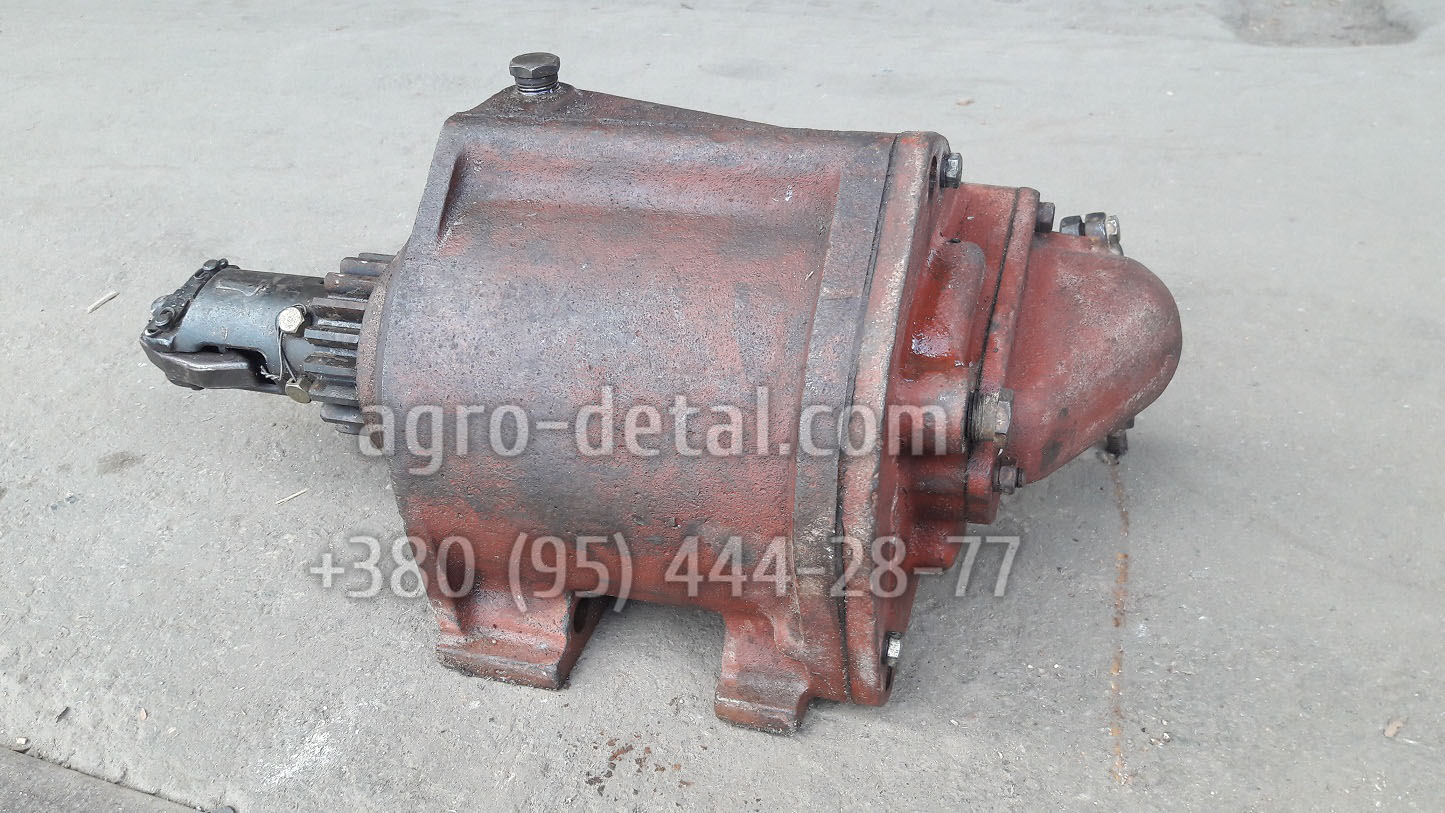

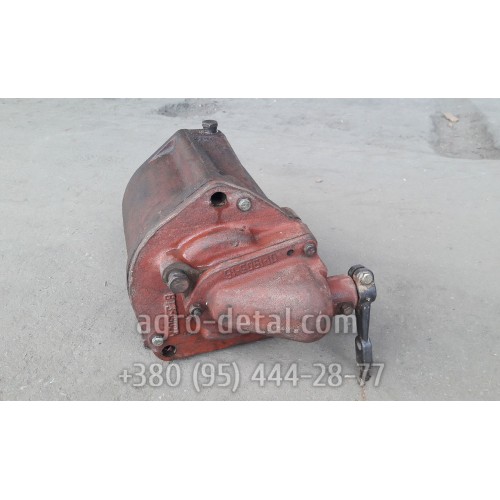

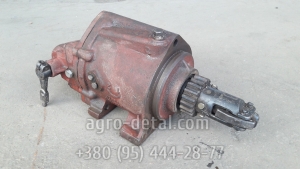

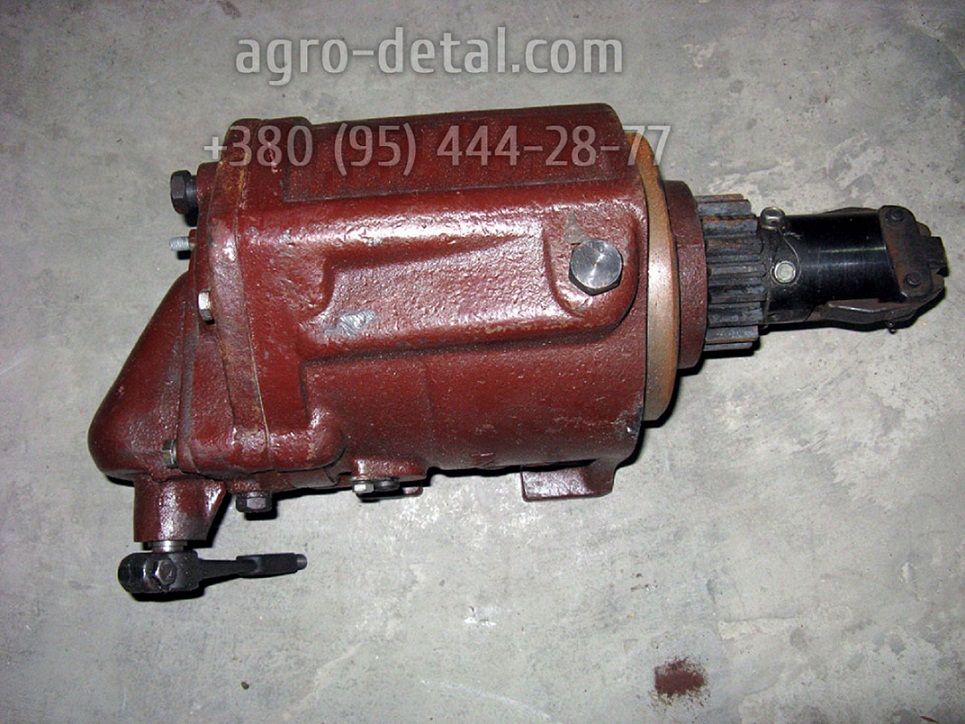

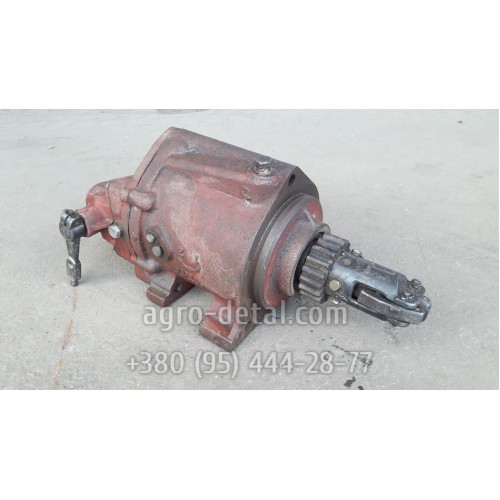

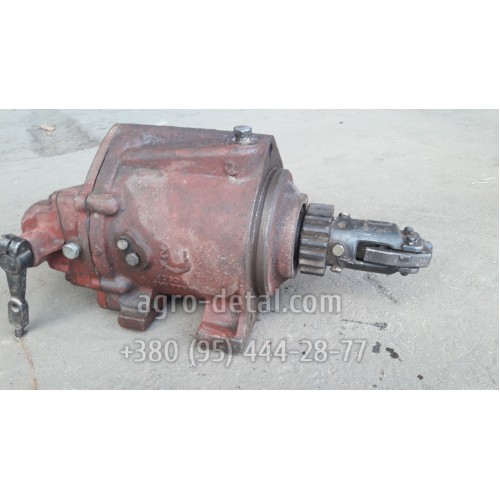

Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М

Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М
Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А 01,А 01М
Модель: 03а-19С2А
Цена: 0 грн
Редуктор пускового двигателя 03а-19С2А РПД двухскоростной,системы запуска дизельного двигателя А-01,А-01М производства завода ОАО «ПО Алтайский моторный завод».Редуктор пускового двигателя А-01 осуществляет передачу вращения от пускового агрегата к дизелю. Редуктор собран в корпусе из чугуна и крепится тремя болтами к картеру маховика. К корпусу редуктора крепится пусковой двигатель. Управление редуктором осуществляется посредством одного рычага.Включение двухступенчатого редуктора (РПД 03а-19С2А) происходит в следующем порядке. Шестерня редуктора с помощью рычага, расположенного на крышке муфты сцепления двигателя, вводится в зацепление с маховиком дизеля. Выступы грузов держателя механизма включения при этом зацепляются за бурт втулки толкателя.В момент включения муфты первой передачи рычаг редуктора повернут влево до отказа, то есть в сторону пускового двигателя, коническая шестерня поворачивает упор муфты первой передачи. При этом упор перемещается по скосам упора, сдвигаясь и сжимая тормозные диски, а уже через них – ведомые диски муфты первой передачи, которые останавливают эпициклическую шестерню, соединенную с ними шипами. Солнечная шестерня которая постоянно вращается от пускового двигателя, одновременно приводит в движение все три сателлита.Сателлиты перекатываются по венцу неподвижной эпициклической шестерни и начинают вращать корпус обгонной муфты. Ролики обгонной муфты вводят ее в клин с валом редуктора, придавая ему вращение, которое он, в свою очередь, передает маховику дизеля.
