Механизм уравновешивания 41-23с3 дизельного двигателя А 41 производства завода АМЗ

Механизм уравновешивания 41-23с3 дизельного двигателя А 41 производства завода АМЗ
Механизм уравновешивания 41-23с3 дизельного двигателя А 41 производства завода АМЗ Механизм уравновешивания 41-23с3 дизельного двигателя А 41 производства завода АМЗ
Модель: 41-23с3
Цена: 1500 грн

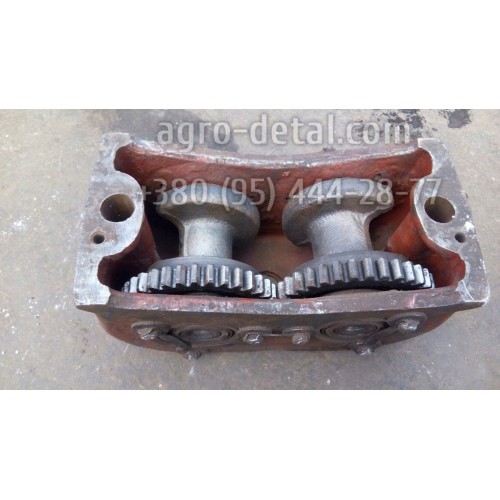

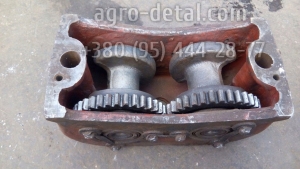

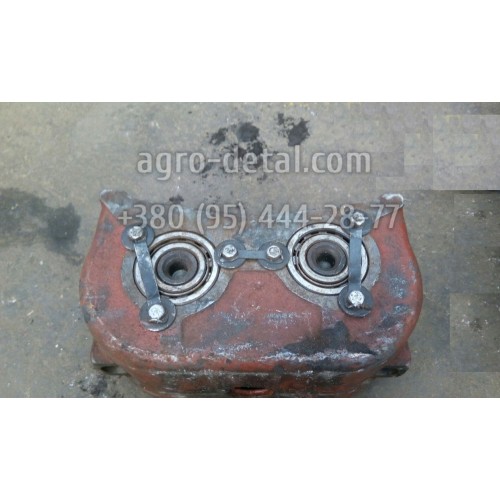

Механизм уравновешивания 41-23с3 дизельного двигателя А-41 производства завода ОАО «ПО Алтайский моторный завод»  Двигатель А-41 снабжен механизмом для уравновешивания инерционных сил действующих в вертикальной плоскости. Уравновешивающий механизм состоит из двух грузов, вращающихся вращаются в противоположные стороны. Частота вращения грузов в два раза превышает частоту вращения коленчатого вала. Центры тяжести грузов при вращении направлены одновременно в одну сторону. Грузы отливаются вместе с осями, которые запрессованны в шестерни. В корпусе уравновешивающего механизма установлены роликовые цилиндрические подшипники, в которых вращаются оси грузов. Зубчатый венец который смонтирован на средней части коленчатого вала около третьей коренной шейки приводит во вращение шестерни.В результате вращения грузов появляются центробежные силы Рц, которые раскладываются на две составляющие – горизонтальные и вертикальные силы. Горизонтальные силы действуют в противоположных направлениях, за счет чего уравновешивают друг друга. Вертикальные силы складываются и образуют в сумме Вс. Сумма вертикальных сил уравновешивает по вертикали сумму инерционных сил Ри во всех четырех цилиндрах.Установку уравновешивающего механизма на двигатель А-41 осуществляют при положении поршня первого цилиндра в верхней мертвой точке. Шестерни должны быть установлены по меткам, нанесенным на их зубьях и впадинах при расположении грузов внизу.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              ☎+380954442877,☎+380636896755,✅agro-detal.com
