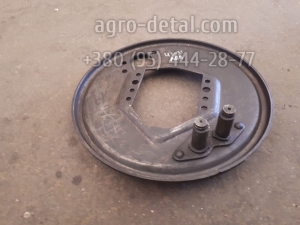

Щит переднего тормоза 133-3501012 правый автомобиля ЗИЛ-133 ГЯ,ЗИЛ 4331
Щит переднего тормоза 133-3501012 правый в сборе колесного автомобиля ЗИЛ-133 ГЯ,ЗИЛ 4331.У всех автомобилей семейства ЗИЛ-133 эти механизмы одинаковы.Передний тормоз установлен на штампованном щите, закрепленном на фланце поворотного кулака болтами, задний — на литом суппорте, закрепленном на фланцах балок промежуточного и заднего мостов аналогичными болтами.При торможении под действием диафрагмы тормозной камеры вал разжимного кулака поворачивается. Кулак воздействует через ролики и их опоры на тормозные колодки, вследствие чего последние поворачиваются на эксцентриковых осях и прижимаются к тормозному барабану. Тормозные накладки изготовлены из асбестового фрикционного материала.При растормаживании усилие на штоке тормозной камеры уменьшается до нуля и колодки возвращаются в исходное положение под действием оттяжных пружин .Усилие от тормозной камеры к разжимному кулаку тормозного механизма передается через регулировочный рычаг, с помощью которого между накладками и барабаном поддерживается постоянный зазор, увеличивающийся по мере их износа. В корпусе рычага находятся: шестерня со шлицевым отверстием для установки на вал разжимного кулака; червяк и запрессованная в него ось фиксатор. При повороте оси червяка за квадратный наружный хвостовик червяк поворачивает шестерню и вместе с ней вал разжимного кулака. При этом кулак придвигает колодки к барабану, уменьшая зазор между ними.
