Механизм реверса 25.37.001-01 в сборе шестерни реверса коробки передач трактора Т 25

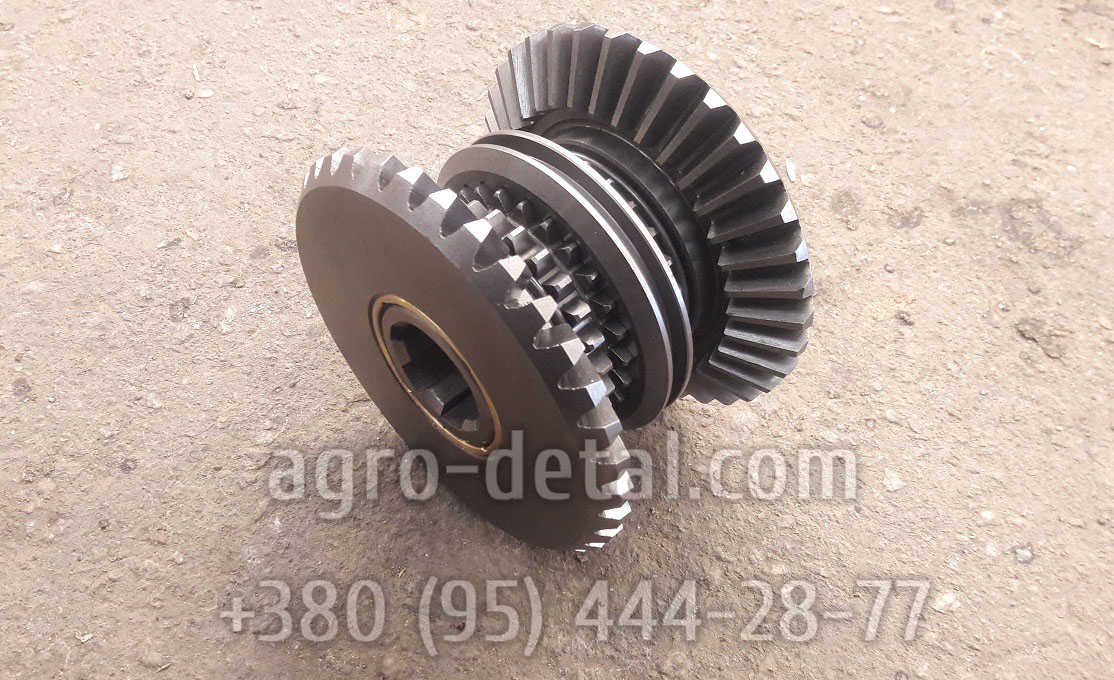

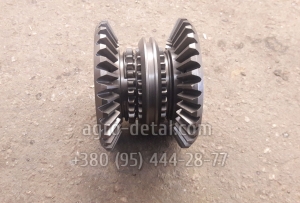

Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25
Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25 Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25 Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25 Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25 Механизм реверса 25.37.001-01 в сборе (шестерни реверса) трактора Т 25
Производитель: ООО «Владимирский моторо-тракторный завод»
Модель: 25.37.001-01
Локация Харьков Украина   Ukrainian
Цена: 3900 грн
Механизм реверса 25.37.001-01 в сборе (шестерни реверса) коробки перемены передач КПП колесного трактора Т-25, Т-25А, ВТЗ-2032 производства ООО «Владимирский моторо-тракторный завод». Механизм реверса трактора Т-25 – это зубчатые втулка и муфта, конические ведомые шестеренки (две штуки) и шайбы упора, регулировки.Коническая шестеренка, в свою очередь, включает венец и ступицу. Они между собой соединены сваркой, а посему, именно в сборе подвергаются обработке. Ступица шестеренки комплектуется зубчатым венцом. Последний, посредством зубчатой подвижной муфты, соединяется при включении шестеренок с зубчатой втулкой. Бронзовые втулки вставлены в ступицы конических шестеренок.На шлицы верхнего сегмента промежуточного вала насажена зубчатая втулка. На ее поверхностях (цилиндрических, отшлифованных) свободно вращаются конические шестеренки. Механизм реверса трактора Т-25 защищают от смещений по оси специальные упорные шайбы. Так, к примеру, в борт промежуточного вала упирается правая шайба (оно принимает те осевые силы, которые возникают при работе на прямом ходу реверса) на шлицах.Шайбы (и наружная, и внутренняя) на себя принимают те усилия, которые возникают при работе на заднем ходу реверса. Первая находится на шлицах вала (промежуточного), а если быть более точными, то она располагается под углом в 30 градусов в его кольцевой канаве. За счет этого, выступы шайбового отверстия находятся как раз напротив шлиц вала (промежуточного). От проворачивая эту шайбу удерживает другая – замковая. Замковая, а также упорная шайбы зафиксированы на шлицах вала (промежуточного). Между ними можно установить прокладки из стали толщиной от 0,2 до 0,5 миллиметров. Такие прокладки будут регулировать разбег по оси механизма реверса.Муфта изготавливается с наличием специальных внутренних зубцов. На венце втулки (зубчатой) она находится тогда, когда реверс занимает нейтральное положение. Вилка переключения вставляется в кольцевую канаву муфты. Она предназначена для того, чтобы обеспечивать перемещение по зубьям втулки муфты. Венец втулки соединяется с зубчатым венцом конической левой (правой) шестеренки за счет перемещения влево (вправо). Тогда от первичного вала вращение подается включенной шестерне, а потом, черед зубчатую муфту, оно переходит на промежуточный вал, втулку.Коническая шестеренка, которая в это время остается незадействованной, вращается абсолютно свободно в обратном направлении. Если зубчатую муфту подвинуть вправо, то вал (промежуточный) будет вращаться вместе с конической правой шестеренкой и Т-25 начнет свое движение вперед. Чтобы добиться движения трактора назад, муфту нужно будет передвинуть влево. Конические шестеренки прекращают передавать вращение на вал (промежуточный) тогда, когда муфта принимает нейтральное положение. От незапланированного перемещения муфта защищается фиксированием штифтами.                                                                                                                                                                                                                                                                                 ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩

Основные
Применение Трактора Т25,Т25А
Состояние Новое
Страна производитель Россия
Тип запчасти Оригинал
Тип техники Сельхозтехника
