Педаль СШ20.40.043 левого тормоза системы управления трактора Т16, Т 16МГ, СШ 2540
Модель: СШ20.40.043
Локация Харьков Украина

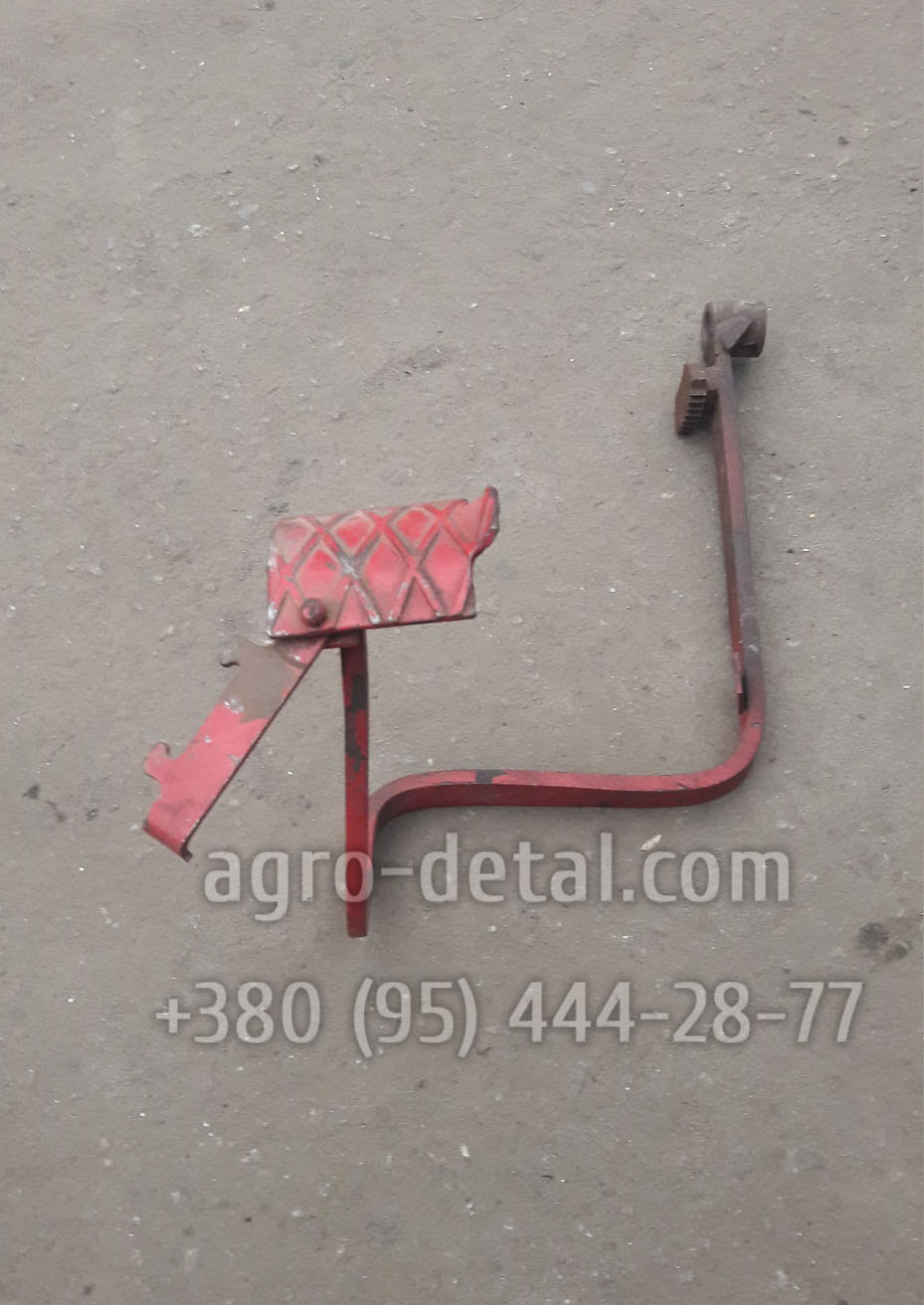

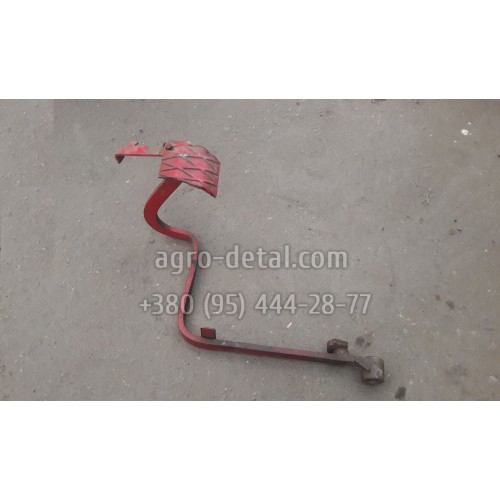

Педаль левого тормоза СШ20.40.043 системы управления колесного трактора Т16, Т 16М, Т 16МГ, СШ 2540. Педаль тормоза винтом закреплена на валике Т16.40.044-2 установленном во втулках, запрессованных в корпус коробки перемены передач. От осевого перемещения валик фиксируется пластиной. При нажатии на педаль левого тормоза СШ20.40.043 усилие будучи увеличено соотношением плеч рычагов механизма управления тормозами, через тягу с гайкой будет передано рычагу тяги левому.Вместе с рычагом тяги повернется ось рычага левого тормоза Т16.38.107 и рычаг ленты ДСШ14.38.104-1. При этом подвижный конец тормозной ленты СШ20.38.021 затягивается, создавая на шкиве тормоза 7.38.103 тормозной момент, величина которого пропорциональна усилию, прилагаемому к педали. Рычаги педалей правого и левого тормоза соединены с рычагами тормозов тягами с вилками СШ20.40.051-01. Возврат педалей тормозов в исходное (свободное) положение осуществляется оттяжными пружинами 50-1605152. Конструкция привода тормозов самоходного шасси обеспечивает раздельное торможение левого и правого ведущих колес. Для одновременного торможения обоих ведущих колес педали блокируются защелкой приваренной к педали левого тормоза. ☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
Основные | |
Применение | Трактор Т16,Т16М,Т16МГ,СШ2540 |
Состояние | Новое |
Страна производитель | Украина |
Тип запчасти | Оригинал |
Тип техники | Сельхозтехника |
