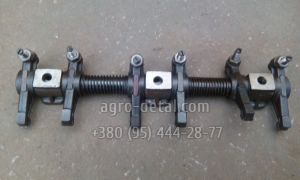

Механизм газораспределения передаточный 31-06С14 механизма газораспределения,двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04,комбайна Дон 1500 .

Механизм газораспределения передаточный 31-06С14 механизма газораспределения,двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04,комбайна Дон 1500 .
Модель: Механизм газораспределения передаточный 31-06С14 СМД 31
ЗАКАЗАТЬ
Механизм газораспределения передаточный 31-06С14 механизма газораспределения,двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04,комбайна Дон 1500 . — ваш заказ

Имя:

Телефон:

Почтовый ящик:

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами

Механизм газораспределения передаточный 31-06С14 механизма газораспределения,дизельного двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04,комбайна Дон 1500 .                                                                                                   Механизм газораспределения предназначен для впуска в цилиндры свежего воздуха и выпуска продуктов сгорания. Он состоит из распределительного вала, зубчатых колес распределения, впускных и выпускных клапанов, крепежных деталей.Распределительный вал дизеля СМД-31 стальной, четырех-опорный, СМД-23 трехопорный. Поверхности шеек и кулачков закалены ТВЧ.У дизеля СМД-31 на средних шейках распределительного вала имеется кольцевая канавка, через которую масло подается к клапанному механизму. У дизеля СМД-23 на последней шейке распределительного вала просверлен канал, обеспечивающий подачу масла к клапанному механизму.Привод распределительного вала осуществляется через промежуточное зубчатое колесо, находящееся в зацеплении с зубчатыми колесами коленчатого вала и топливного насоса. Для обеспечения правильности сборки на зубчатых колесах имеются метки Р (распределительный вал), К (коленчатый вал), Т (топливный насос). При сборке метки должны быть совмещены.                                   Рис. 14. Распределительный вал и клапанный механизм дизеля СМД-31: 1 – распределительный вал; 2 – впускной клапан; 3 – тарелка клапана; 4 – сухарь; 5 – ось коромысел; 6 – коромысло; 7 – стопорное кольцо; 8 – пробка; 9 – гайка; 10 – регулировочный винт; 11 – втулка тарелки; 12 – внутренняя пружина клапана; 13 – наружная пружина клапана; 14 – впускной клапан; 15 – штанга толкателя; 16 – толкатель; 17 – подпятник; 18 – зубчатое колесо распределительного вала; 19 – штифт; 20 – шайба; 21 – болт                                                          Рис. 15. Распределительный вал и клапанный механизм дизеля СМД-23: 1 – шестерня распределительного вала; 2 – распределительный вал; 3 – впускной клапан; 4 – тарелка клапанной пружины; 5 – втулка; 6 – сухарь клапана; 7 – втулка оси коромысел; 8 – распорная пружина; 9 – выпускной клапан; 10 – внутренняя пружина клапана; 11 – наружная пружина клапана; 12 – штанга толкателя; 13 -толкатель; 14 – валик механизма декомпрессии; 15 – ось коромысел; 16 – стойка валиков коромысел и механизма декомпрессии; 17 – палец промежуточной шестерни; 18 – регулировочный винт; 19 – контровочная гайка регулировочного винта; 20 -коромысло клапана; 21 – стопорное кольцо; 22 – корпус механизма декомпрессии; 23 – промежуточная шестерня; 24 – шайба; 25 – болты крепления промежуточной шестерни; 26 – стопорная шайба; 27 – болты крепления шестерни распределительного вала.                                                                                                                                                                                                                                                                                                                      На кулачки распределительного вала опираются толкатели, совершающие при работе возвратно-поступательное движение, и кулачок. В толкателях расположены штанги, изготовленные из стального прутка. Сфера штанг закалена ТВЧ. При работе штанги приводят в движение коромысла, которые открывают клапаны, закрывающиеся под воздействием пружин. Клапанные пружины закреплены на клапанах с помощью тарелки, втулки и сухаря.       В дизеле СМД-31 на каждой головке цилиндров имеются три оси коромысел (с двумя коромыслами на каждой оси). Осевое перемещение коромысел ограничено стопорными кольцами. В дизеле СМД-23 одна ось коромысел.

Клапаны изготовлены из жаропрочной стали, а направляющие втулки, расположенные в головках цилиндров, металлокерамические.

Техническое обслуживание механизма газораспределения заключается в периодической проверке и при необходимости регулировке зазора между бойком коромысла и торцами стержня клапана, проводимых через 480 моточасов.

Номинальный зазор для впускных и выпускных клапанов холодного дизеля 0,4…0,45 мм.

При проверке и регулировке зазоров дизелей СМД-23 и СМД-31 установите поршень первого цилиндра в в.м.т., для чего, вращая коленчатый вал по ходу часовой стрелки, наблюдайте за клапанами первого цилиндра. Они должны открыться, а затем закрыться. Продолжая медленно проворачивать коленчатый вал, совместите метку в.м.т. на маховике с риской-указателем на картере маховика (рис. 18). При этом положении клапанов проверьте и при необходимости отрегулируйте зазор. Для выполнения операции используйте гаечный ключ 17×19, торцовый ключ 12×14, отвертку и щуп № 2 или 3.

Регулировку зазоров остальных клапанов проводите в последовательности работы цилиндров дизеля (СМД-23: 1-3-2-4; СМД-31: 1-5-3-6-2-4), проворачивая коленчатый вал дизеля СМД-23 на полоборота, СМД-31 – на 120°.
